五线式漫射光电开关面板图

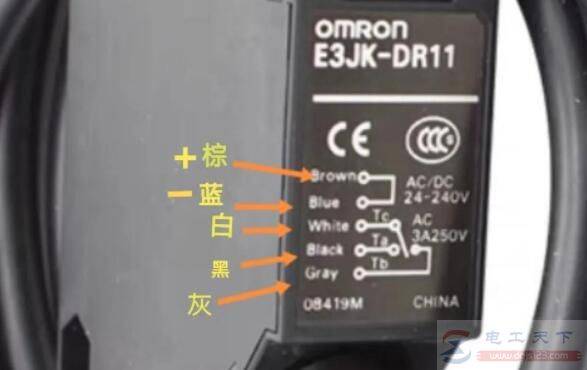

五线式漫射光电开关面板图，如下图：

棕蓝色接入工作电源，交流或直流宽范围都可以。

白色公共端接信号输入端，剩下两个常开常闭，根据需要选择接入。

推荐你看的：

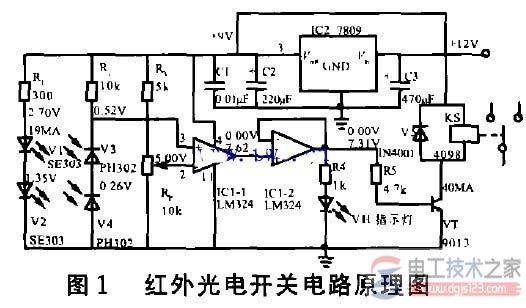

红外光电开关的电路结构及原理图

红外光电开关的电路原理图，红外光电开关结构与制作方法，红外光电开关电路工作原理，红外光电开关制作时的元器件选择及安装调试方法。

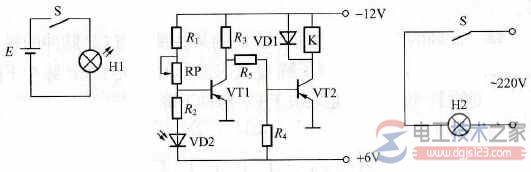

光电开关电路图
