电灯开关改插座接线图

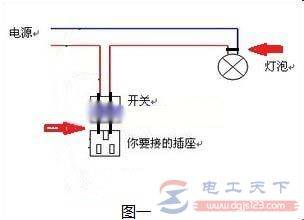

1. 普通的电灯开关只有2根线，把这2根线接个插座，把灯泡的线短接，把开关去掉，见图1。

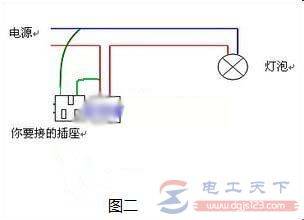

2. 如果电灯和电源插座都要同时用的话，必须加一根线才行，见图2。
正常情况下，开关的一头接火线，另一头接灯线，而灯的另一头接零线，也就是开关和灯是串联的。
在开关处接插座，只能接2孔与插座，与开关并联，也就是插座与灯串联。插座插入电器也与灯串联，结果是灯与电器都不能正常工作。但当电器是微功率的（如手机充电器），则可以使用，也没有危险。
一、带有电灯开关的插座有很多种，比如一开五孔插座（如下图）、两开三孔插座等，接法都大同小异。
二、一开五孔插座的接线方法
以一开五孔插座为例，介绍电灯接插座的接线方法。
1、一开五孔插座接线：开关可以控制插座的接法（如下图）。
2、一开五孔插座接线：开关只控制灯的接法
根据需要购买适合的插座面板，按照电气规范将220V零线和火线接入就可以了。
