有关双联开关的小知识，介绍了什么是双联开关，这种开关的工作原理是什么，并提供了一例双联单控开关的接线图，一例双联双控开关的接线图，供大家学习参考。
一、双联开关
双联开关，也称为双控开关，就是指对某个设备进行两个地方的分别控制，比如照明灯，在客厅进门控制客厅灯光，到了卧室再跑去客厅关灯就会很麻烦，在卧室也安装一个开关对客厅灯进行控制。
同理，在工厂中可以对某个电机进行两地控制，双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备（比如照明灯）。
二、双联单控开关接线图

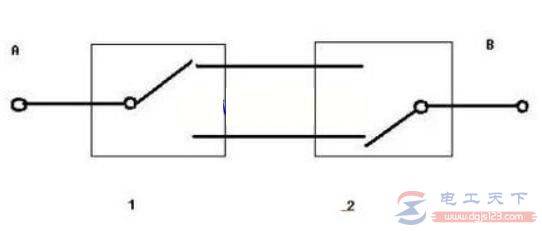

1.双联单控开关原理
双联单控开关就是两个单刀双掷开关串联起来后再接入电路，每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
2.双联单控开关接法
把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
三、双联双控开关接线图
