有关五孔一开关插座的接线方法，五孔一个开关面板接线分为二种情况，一是开关控制插座，二是开关控制灯但不控制插座，究竟怎么接线，来看下五孔一开关插座的接线图就明白了。
五孔一开关插座接线图
五孔一个开关面板接线分为二种情况：

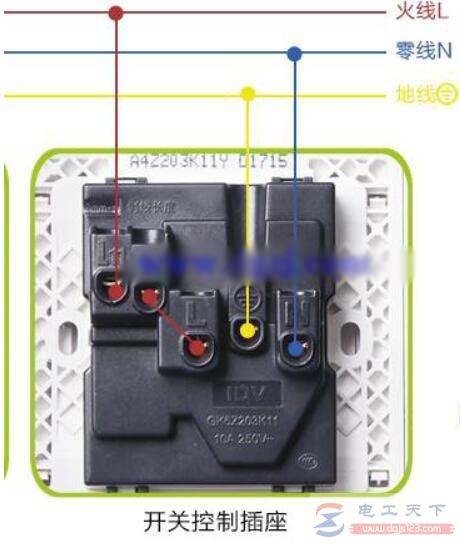

1、开关控制插座的接线图

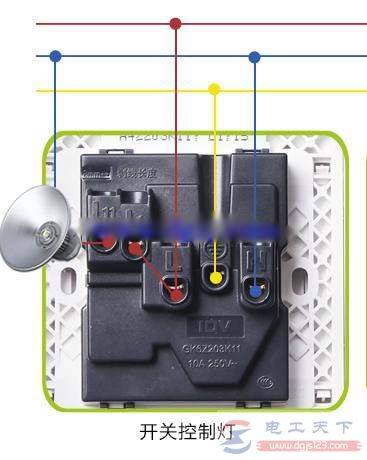

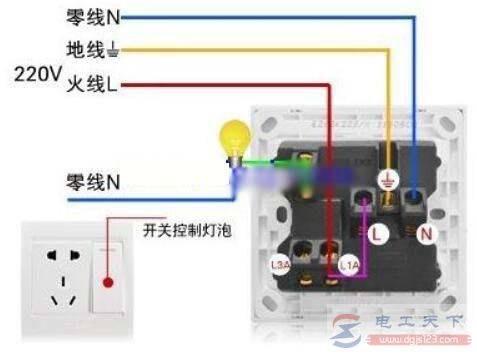

2、开关控制灯但不控制插座的接线图
红线是火线；蓝线是零线；黄线是地线
注意：灯的零线必须与插座用同一条零线。插座一般都有漏电保护器，不用同一条零线，漏电保护器就会跳闸。
需要看一开是单控，还是双控。

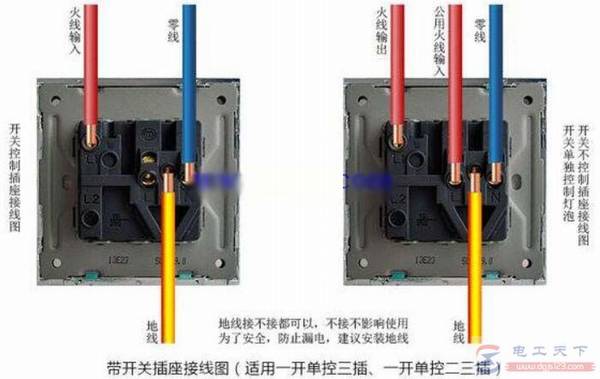

以下是五孔一开接线图：
