有关家用开关的接线图，在家庭装修时会用到单控开关、双控开关，有些复杂布局的情况下会用到三控开关，这里介绍了三控开关的接线图，以及单控和双控开关的接线图，供大家参考。
单控、双控与三控开关的接线图

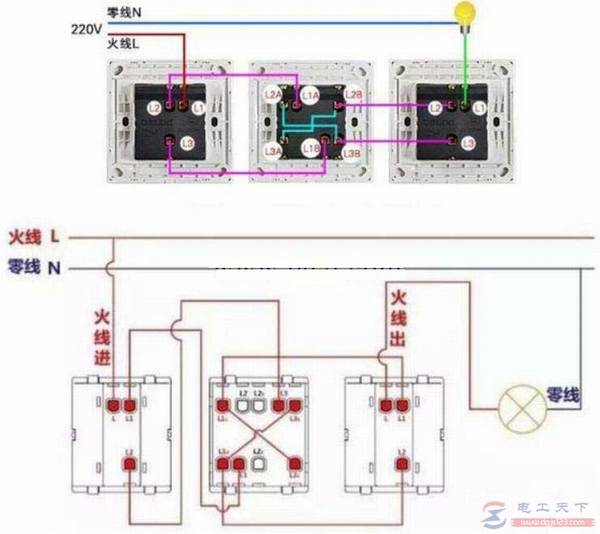

1.三控开关接线图

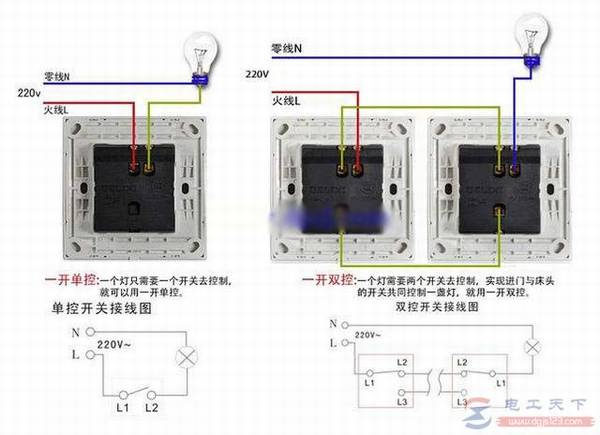

2.单控和双控开关的接线图
走廊适合设计这种双控开关。

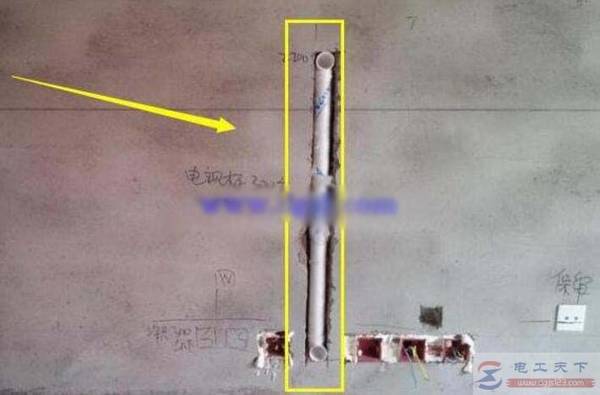

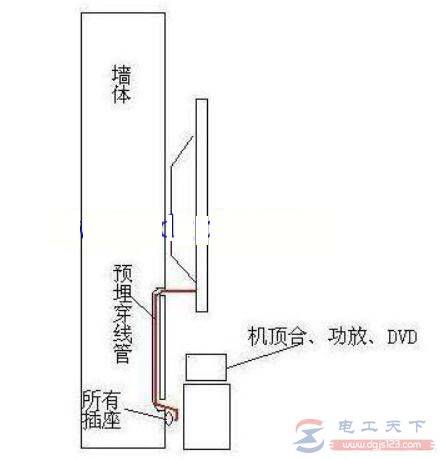

3.客厅的电视背景墙，需要预埋75的pvc管在墙上，电视机的各种信号线和电源线均通过预埋管穿入与墙上的插座连接，不露出难看的电线。

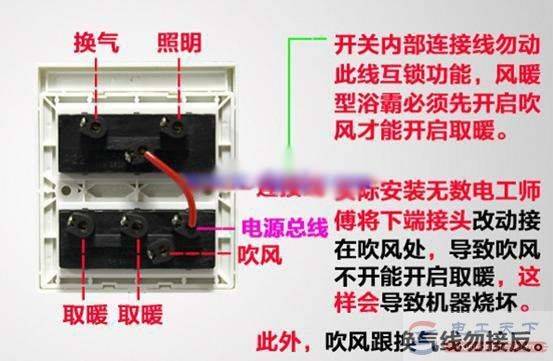

4.卫生间的风暖浴霸接线较为复杂，许多安装师傅将下端头改动接在吹风处，导致吹风机不能开启取暖，还会烧坏电器。

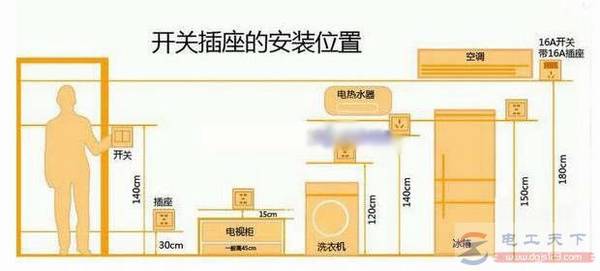

5.家中各个地方的插座，高度要按此设计才规范。
一灯三控开关接线图
有关一灯三控开关接线图，单刀双掷开关实现一灯三控实物接线图，三个位置控制一个灯，需要两只双控开关加一只中途开关，四个位置控制一个灯，需要两只双控开关加两只中途开关。
电灯三开三控线路图
分享电灯三开三控的线路图，三控开关控制三个灯的路线图，三控开关分别控制三个灯，以及双联开关电路图，开控开关的接线方式，双控开关三控一灯的电路接线图。
单开三控开关接线图及接线方式
单开三控开关的接线图，只要把一火接到进线端子即COM上再连通起来，三根控制线全接到三个L1或三个L2上即可，这就是单开三控开关的接线方法。
一灯三控四控接线实物图(多图)
有关一灯三控四控的接线实物图，一灯四控开关接线图，四个开关控制一灯的接线方法，一灯多控开关接线图，一灯多控电路图，四个开关并联，四个开关的头头相接，尾尾相接。
