照明双控开关的线路图
双控开关线路与单控开关线路有所不同，会接单控线路，但不一定能掌握双控线路怎么接。
1、双控开关线路的应用例子，根据自己电灯的安装情况做下参考。假定电灯安装在1楼和2楼之间的楼梯，1楼进门处安装一个开关，2楼的楼梯口安装一个开关，电源线接口在1楼进门处。
2、双控线路用的不是普通的单控开关，需要使用双控开关。因此，安装线路之前一定要买双联开关，虽然单控开关也可以实现双控线路功能，但很麻烦，成本高，日常操作不方便。
双联开关外形千差万别，原理一样的，水电五金店都有卖的，一个双联控制的电灯线路需要两个双联开关。
3、为了防止日常维护出现安全隐患，布线所用的线缆，最好也采用二色线，以区分火线和零线。一般火线都用红色绝缘皮的线缆，零线用其他颜色绝缘皮的线缆，在采购线缆时需要注意。
4、开关安装在火线上，不能随便装，否则有触电危险。因此，在安装线路前，先用电笔检查下进户的电源线，确认火线和零线。

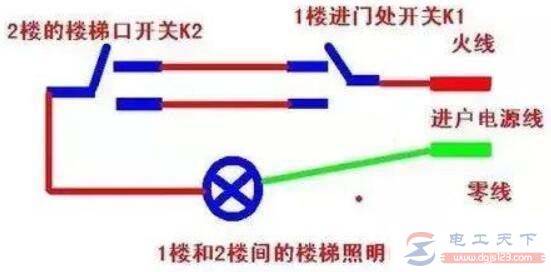

5、按照下图所示原理图进行布线。
从电源进户线出来的火线接到单刀双掷开关K1的单刀接线柱上，K1、K2开关的双掷接线柱分别用红线缆连接，K2的单刀接线柱跟电灯的一个接线柱连接，电灯的另一接线柱连接电源线的零线。
6、接线完成后，一定要对电线铰接处用绝缘的电工胶布密封，防止短路和触电。至此，双控电灯线路就安装完毕了。
