怎么拆除锡焊元件或焊接点?


在电气设备的装配和检修中,有时需要将已焊接的焊点和元器件拆除,这个拆除过程称为拆焊。

拆焊比焊接更复杂更困难,拆开元器件或导线的焊点时,只有使用恰当的方法和必要的工具,才不会损坏元器件或破坏原焊点。

在实际拆焊作业中,主要有一般焊点拆焊和印刷线路板上装置件拆焊两种。

怎么拆除锡焊元件或焊接点?

1、一般焊点拆焊

一般焊点有钩焊、搭焊、插焊和网焊四种,前三种的拆焊比较简单,一般可使用烙铁将需要拆开的焊点加热,熔化焊锡,用镊子或尖嘴钳拆下元器件引线。

而拆除网焊接点就比较困难,稍不注意就会损坏元器件或烫坏绝缘材料。在设备检修中需要拆开这类焊点时,一般可以在离焊点约 10毫米处将欲拆的元器件的引线剪断,然后再与新的元器件焊接。

怎么拆除锡焊元件或焊接点?

怎么拆除锡焊元件或焊接点?

2、印刷线路板上装置件的拆焊

一般采用分点拆焊法和集中拆焊法进行拆焊。

(1)分点拆焊法:焊接在印刷线路板上的电阻、电容元件,一般只有两个焊点。在元件水平安装的情况下,两个焊点之间的距离较大,可分点拆除,即首先拆除一端焊点的引线,再拆除另一端焊点的引线,最后将元器件拔出。

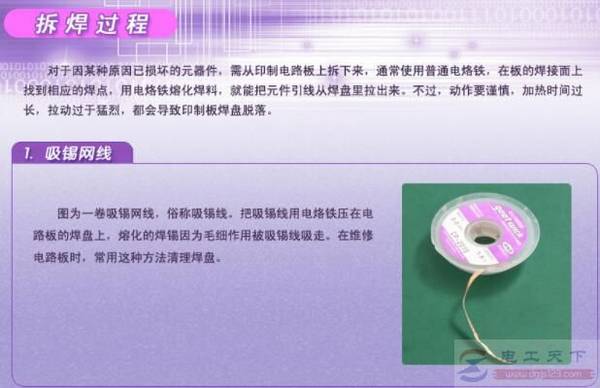

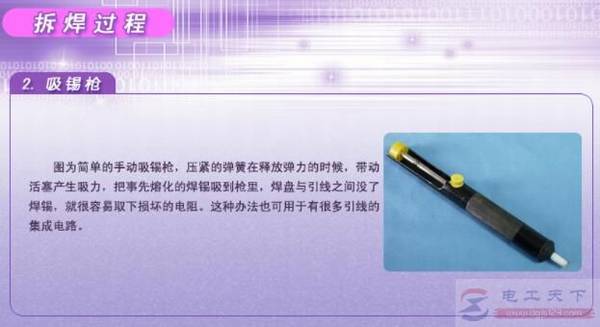

(2)集中拆焊法:如集成电路、中频变压器、插焊在印刷线路上的多接点插接件、转换开关、三极管以及直立安装的电容元件等,其焊接点除后面两种元器件的焊点较少而距离很远外,其余各元器件的焊点一般多而密。对于这类元器件的焊点,可以集中拆除,即先使用电烙铁和吸锡工具将每一焊点上的焊锡吸掉,再使用排锡管将元器件引线逐个与焊盘分离,最后将元器件拔下。

不管采用哪种拆焊方法,都要求操作时加热要迅速、注意力要集中、动作要快。如果焊接点的引线弯成一定角度,那么拆焊时先要吸去焊锡,然后用镊子撬直才可以拆除。
