电子元器件的焊接技术，电烙铁的正确使用方法

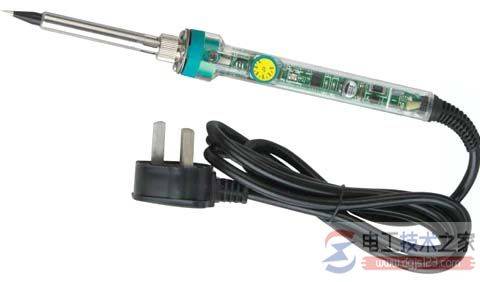

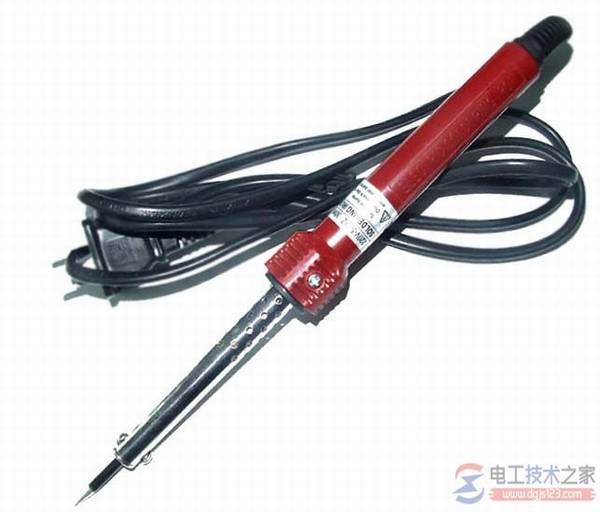

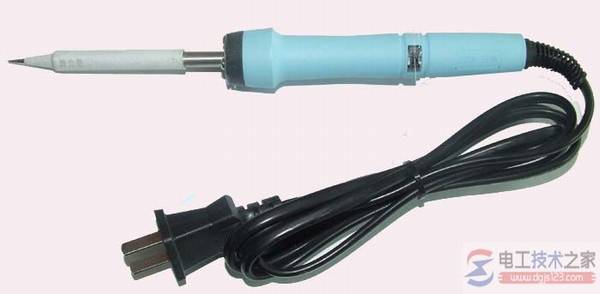

电焊台

2、焊料

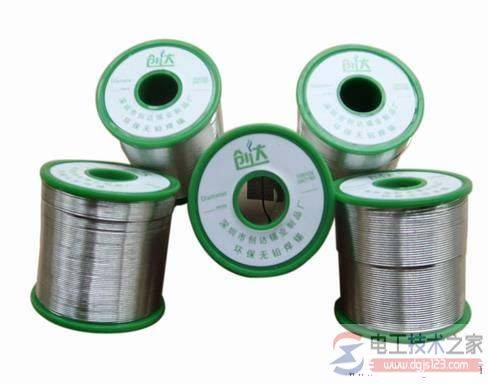

焊料是一种易熔金属，最常用的一般是锡丝。焊料的作用是使元件引脚与印刷电路板的连接点连接在一起，焊料的选择对焊接质量有很大的影响，最常用的一般是锡丝。?焊锡丝

焊锡丝

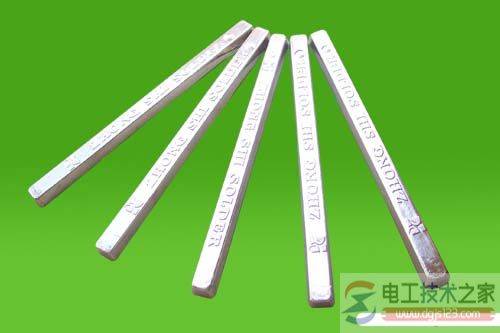

焊条

3、助焊剂

助焊剂无须多解释，能使焊锡和元件更好的焊接，一般采用得最多的是松香。

无酸助焊剂 -焊锡膏

松香焊剂

吸焊器，对于新手来说十分实用，初次使用电烙铁总是容易将焊锡弄得到处都是，吸焊器则可以帮你把电路板上多余的焊锡处理 掉。另外，吸焊器在拆除元件时十分有用，它能 将焊点全部吸掉，而对于能熟练使用烙铁的人来说就完全没有必要了，用烙铁完全可以代替其功能，将焊点熔掉就可以很容易的将元件取出。

吸锡器

二、如何焊接元件：

焊前处理:

焊接前，应对元件引脚或电路板的焊接部位进行焊前处理。

焊前处理

1、清除焊接部位的氧化层

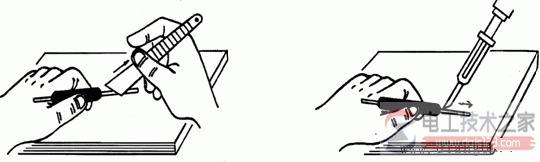

可用断锯条制成小刀。刮去金属引线表面的氧化层，使引脚露出金属光泽。（如图2）

印刷电路板可用细纱纸将铜箔打光后，涂上一层松香酒精溶液。

2、元件镀锡

在刮净的引线上镀锡。可将引线蘸一下松香酒精溶液后，将带锡的热烙铁头压在引线上，并转动引线。即可使引线均匀地镀上一层很薄的锡层。导线焊接前，应将绝缘外皮剥去，再经过上面两项处理，才能正式焊接。若是多股金属丝的导线，打光后应先拧在一起，然后再镀锡。

做好焊前处理之后，就可正式进行焊接。

（1）右手持电烙铁。左手用尖嘴钳或镊子夹持元件或导线。焊接前，电烙铁要充分预热。烙铁头刃面上要吃锡，即带上一定量焊锡。

（2）将烙铁头刃面紧贴在焊点处。电烙铁与水平面大约成60℃角。以便于熔化的锡从烙铁头上流到焊点上。烙铁头在焊点处停留的时间控制在2～3秒钟。

（3）抬开烙铁头。左手仍持元件不动。待焊点处的锡冷却凝固后，才可松开左手。

（4）用镊子转动引线，确认不松动，然后可用偏口钳剪去多余的引线。

2、焊接质量


焊接时，要保证每个焊点焊接牢固、接触良好。要保证焊接质量。

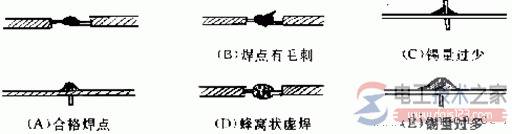

（A）所示应是锡点光亮，圆滑而无毛刺，锡量适中。锡和被焊物融合牢固。不应有虚焊和假焊。
虚焊是焊点处只有少量锡焊住，造成接触不良，时通时断。假焊是指表面上好像焊住了，但实际上并没有焊上，有时用手一拔，引线就可以从焊点中拔出。
焊接电路板时，一定要控制好时间。太长，电路板将被烧焦，或造成铜箔脱落。从电路板上拆卸元件时，可将电烙铁头贴在焊点上，待焊点上的锡熔化后，将元件拔出。

三、如何拆元件：

拆换元件很简单，用吸焊器很容易就能完成，将元件管脚上的焊锡全部吸掉，这里告诉大家一个小诀窍，现在的电路板大多做工精细，焊锡使用很少，很难熔掉，那么我们可以加点焊锡在管脚上再去利用吸焊器就容易多了。

其他说法，直接使用电烙铁熔掉焊锡，但这样就存在不小的危险性，既要小心焊点没完全被熔掉，又怕接触的太久烧坏元件了！常用的方法是在加温的时候就用镊子夹住元件外拉，当温度达到时，元件就会被拉出，但切记不要太用力了，否则管脚断在焊锡中就麻烦了。

保险起见，两种方法结合起来使用是再好不过了，因为有时由于元件插孔太小，吸焊很难被吸干净，此时撤走吸焊器就会粘住，这是虚焊，可以用电烙铁加热取掉。接下来根据需要换元件上去就和焊接元件的步骤一样了。

四、如何连接结点：

各个结点都是通过焊锡固定在电路板上的，那么我们连接两个焊点就足够了。先熔掉其中一个焊点，通过加焊锡，与另一个焊点连接，一般这种改造的两个焊点都相距不远，很容易完成，只要避免虚焊就行了，那些可以用铅笔画线连接的就没必要大动干戈去焊接了。

五、如何正确使用电烙铁

焊接技术是一项无线电爱好者必须掌握的基本技术，需要多多练习才能熟练掌握。

1、选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。

2、助焊剂，用25%的松香溶解在75%的酒精（重量比）中作为助焊剂。

3、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

4、焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。

5、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。

6、焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。

7、焊接完成后，要用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。

8、集成电路应最后焊接，电烙铁要可靠接地，或断电后利用余热焊接。或者使用集成电路专用插座，焊好插座后再把集成电路插上去。

9、电烙铁应放在烙铁架上。
