有关空调压缩机的接线图，这里介绍了一个空调压缩机启动电容的接线图，在空调压缩机中主绕组、副绕组等之间应该怎么接线，一起来看下。
空调压缩机启动电容的接线图
220的压缩机 R主绕组，S副绕组，C公共端 R接启动电容的一端和N零线，S接启动电容的一端，C接L火线。

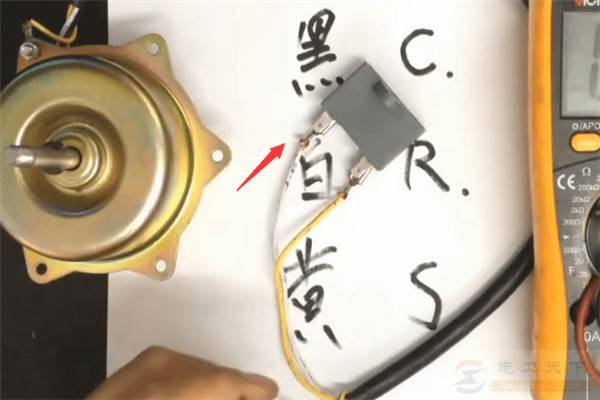

如下图：
空调压缩机的与启动电容的接线方式

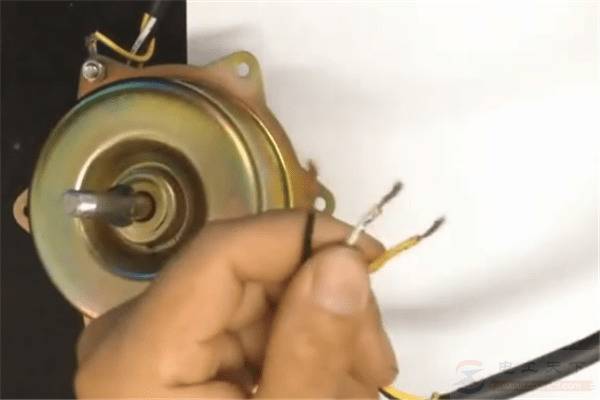

1、首先分辨bai出压缩机的三条线，du黑色的是运行端，白色的是控制zhi端，黄色dao的是公共端。

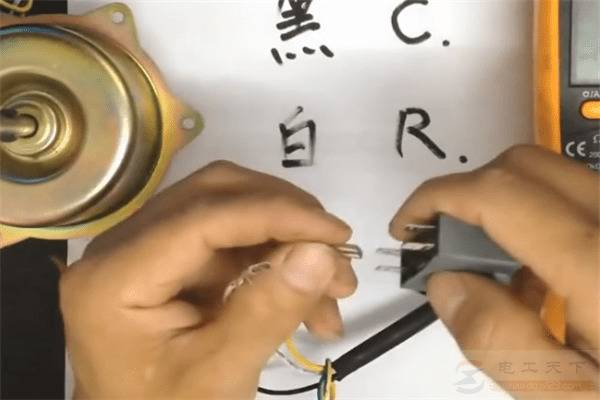

2、将黄色的公共端接入启动电容。
3、再将白色的控制端接入启动电容。

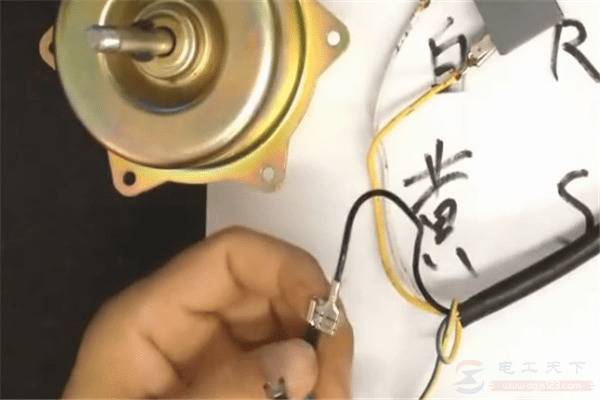

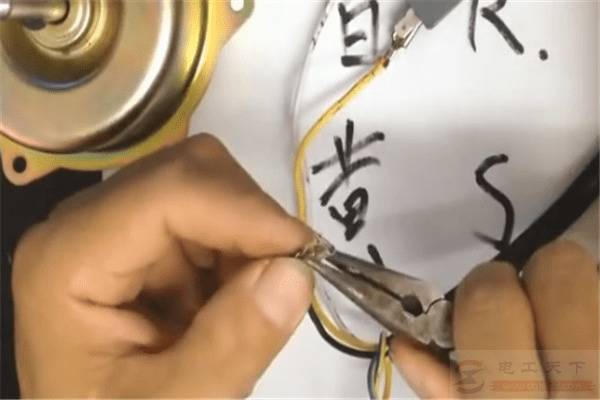

4、将黑色的运行端接上线头卡子。
5、将黑色的公共端介入电源火线。
完成接线。

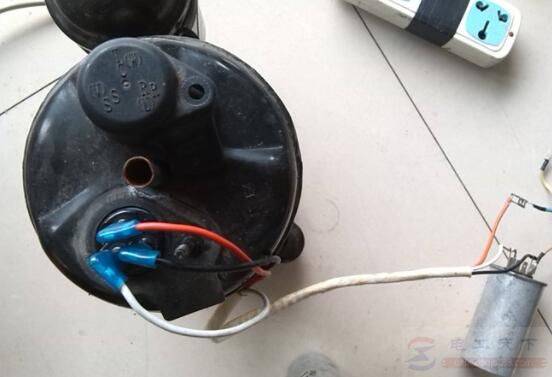

空调压缩机与启动电容的接线方法
不同厂家的压缩机其接线柱方位虽然不同，但在每个接线柱旁都标有字母；对于单相压缩机而言，C表示公共端，R表示运行绕组，S表示启动绕组。各绕组接线一定要按图示方法，否则压缩机不能正常工作，甚至烧毁。

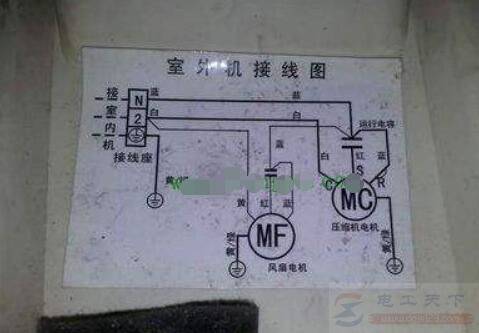

图：空调压缩机接线端子标识和压缩机原理接线图
空调压缩机公共接线端C、主绕组端R 、付绕组端S的判定方法：
根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理（主绕组C～R阻值较小，副绕组C～S阻值略大，R～S阻值是主副绕组阻值之和），用万用表电阻档，假设任一接线端子为C端，将万用表一只表笔与假设公共端接触，另一支表笔分别与另外两个端子接触，测量阻值若分别为：3.5Ω、4.2Ω。则假设正确，那么，电阻值较小的另一端为主绕组端R，电阻值略大的另一端为付绕组端S。用同样的方法最多假定三次就可以找出公共端C、主绕组端R和付绕组端S。
测量是SC+RC=SR，即启动绕组加上运行绕组等于启动绕组与运行绕组串起来的总和。记住在测量时电阻小的为运行绕组，电阻大的为启动绕组。
空调压缩机运行绕组和启动绕组的区分，最好根据供应商规格书标注要求操作。
接线方法：（C公共端）接电源火线（L）、（R运行绕组）接电容再接电源零线（N）、（S启动绕组）接电容另一端。
以上介绍了一例空调压缩机启动电容的接线图，以及空调压缩机的与启动电容的接线方式等知识，希望对大家有所帮助。
