在工业生产中吊机的应用还是很广泛的，断火限位器是电机上的一个重要零部件，以下介绍了吊机电动葫芦用断火限位器的接线方法，以及断火限位器的使用注意事项，供大家参考。
断火限位器接线方法
如下图：

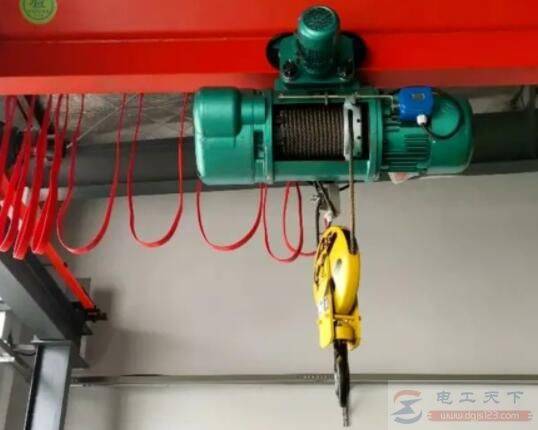

当行车在使用过程中，长期频繁的点动操作，使接触器因电火花的灼蚀而造成触点间过热、融化和粘连等故障问题。如主钩上下期间接触器发生粘连，就会失去控制。或主钩冲顶，或损坏钢丝绳。
断火限位器可以在很大程度上避免类似的问题发生，对吊机起到一定的保护作用，它充当了最后一道屏障的作用。
接触器正反转电路控制着行车上升和下降，带动电机正转和反转。上升时转筒顺时针旋转，导绳器将钢丝绳规则的沿着转筒缠绕。当上升到极限高度时，为了使电机停转，导绳器就会切断电源，迫使电机停转。
当吊钩下降时钢丝绳向左慢慢放松，当到达下降极限位置时，不能继续下降，否则钢丝绳均已到尽头，就会损坏钢丝绳等。

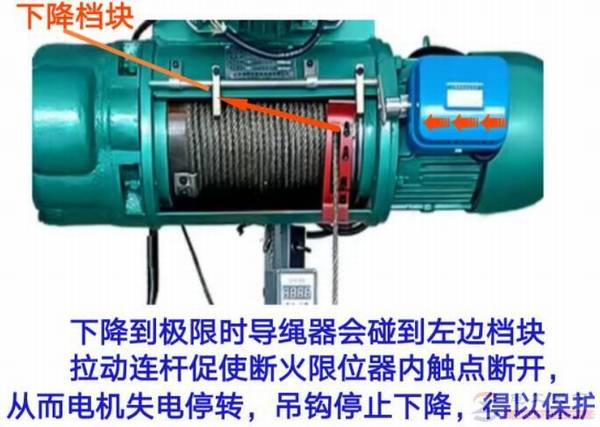

此时，由于导绳器也运动到了左边尽头，就会碰触左边下降档块，拉动杠竿，使断火限位器内触点切断反转电源，从而使电机停转，得到应有的保护。所以，断火限位器相当于最后一道屏障。

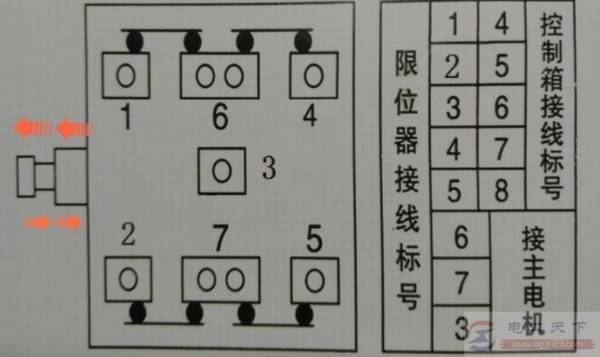

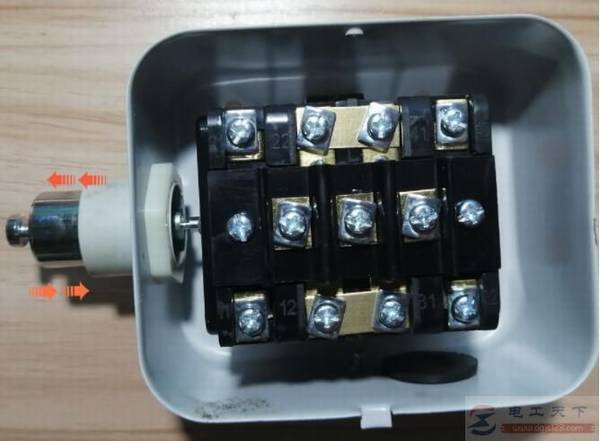

再来看断火限位器内部触点结构：三排接线柱，中间独立，两边各自独立。
1.6.4平时全部通，2.7.5全部通，3独立。当有外力向右推动杠竿时，1.6断开，2.7断开。当向左拉动杠杆时，6.4断开，7.5断开。
再看下断火限位器在电路中是如何工作的：

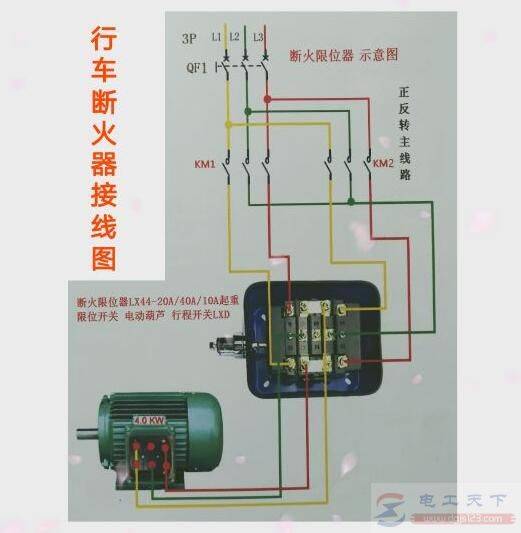

km1正转，km2反转，中间一相绿色线始终直通到电机，接触器下端另外两相电，分别接入断火限位器内触点，然后到电机。平时不到极限位置，断火限位器呢触点不会干预接触器正常工作，只有到达极限位置时才会解发保护动物。
注意，有一根直通的线始终有电，检修时必须注意安全。有时采用三相电源先入断火限位器，然后才进接触器的安装方式，更是要多加注意。断火限位器本质是直接切断电源的，所以不在接触器控制范围之内。当接触器出现触点粘连现象时，仍然可以保护到吊机上下终端。
