有关led节能灯的电路图，介绍了五款led节能灯的电路原理图，主要包括光控LED节能灯电路、大功率LED平板灯电路图、一款简单实用的LED灯照明电路，以及最简单的LED照明电路等，一起来看下。
led节能灯的电路图
1、光控LED节能灯电路

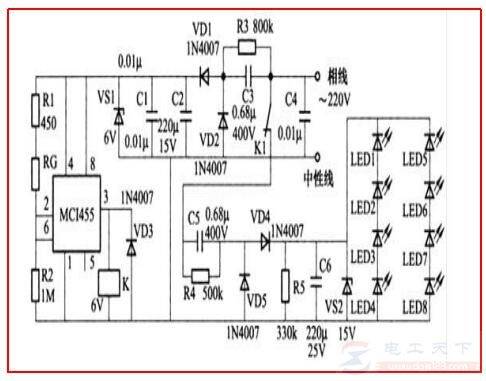

下图为一款光控LED节能灯的电路：
220V交流电经过C3降压、R3泄流，VD1、VD整流，C2、C1滤波得到平滑的直流电，稳压二极管VS1把电压稳定在6V，给集成电路MCI455供电，并经Rl、R2给光敏电阻RG供电。
白天，光敏电阻RG在光照下阻值很小，MCI455的2脚和6脚输入高电平，3脚输出低电平，继电器K不吸合，K1触点不接通，220V电压没有加到电容C5上，所以LED灯不亮。
晚上，光敏电阻RG无光照电阻值很大，MCI455的2脚和6脚为低电平，3脚输出高电平，继电器K吸合，K1触点接通，C5得到电压后降压，R4泄流确保安全，VD4、VD5整流，C6滤波，VS2将直流电压稳定在15V左右，将8只白光LED点亮。电容C4起滤波作用，防止干扰家用电器，R5是C6的放电电阻。
电路的光敏电阻可使LED灯在白天自动熄灭，夜间自动点亮，并且电路具有功耗小、节能的特点。
2、大功率LED平板灯电路图

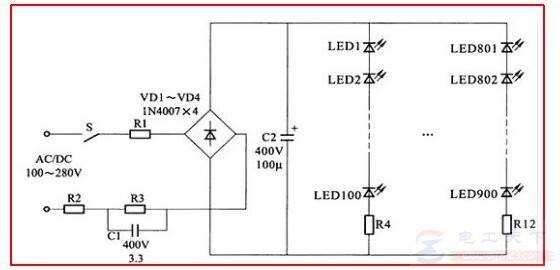

如下图为一款大功率LED平板灯的电路图：
该灯使用220V电源供电。220V交流电经过C1降压电容降压后，经过全桥整流，再通过C2滤波后，经限流电阻R4给串联的100个LED灯提供恒流电源。R5~R12的作用与R4相同。
该电路由9组LED并联组成，每一组100个LED串联，其中R1时保护电阻，R2是限流电阻，R3是电容的泄放电阻，防止电压升高、温度升高、LED的电流增大。C2时滤波电容，同时用来防止开灯时的冲击电流对LED的损伤。C1采用耐压在400V以上的涤纶电容或CBB电容，C2采用耐压400V以上的电解电容。
3、简单实用的LED灯照明电路

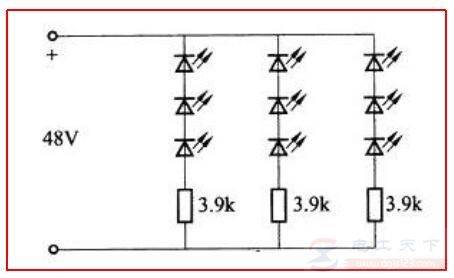

如下图为一款使用电动车48V电瓶供电的LED照明灯电路，由三个LED串联一个3.9k的限流电阻为一组，三组并联组成。可当做电动车刹车尾灯，电路简单实用。
4、最简单的LED照明电路

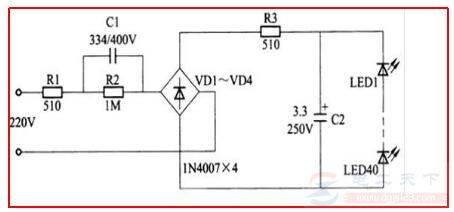

LED灯杯电路：如下图所示，该灯使用220V电源供电，220V交流电经过C1降压电容降压后，再经过全桥整流，通过C2滤波，最后经过限流电阻R3给串联的40个LED提供恒流电源。LED的额定电流为20mA，R1是保护电阻，R2是电容C1的释放电阻，R3是限流电阻，以防止电压升高、温度升高、LED的电流增大，C2用来保护LED免受开灯时的冲击电流的损害。
该电路使小功率灯杯最实用的电路，可以方便地装在空间较小的灯杯里，目前已广泛的应用，具有电源功率小、体积小、经济实用的优点。
5、双管节能灯的电路图

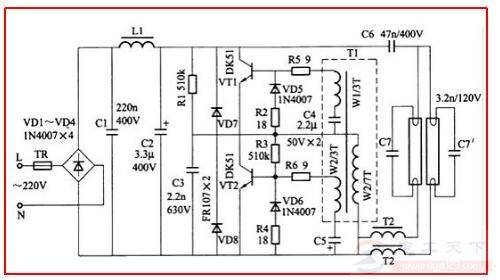

如下图为一款双灯管节能灯电路，220V交流电经过保险管电阻TR后加到整流桥VD1~VD4整流，由电容C1、C2和电感L1组成π型滤波电路，即可防止节能灯工作时产生高次谐波对家用视听电器设备的干扰，又可以进一步减小输出直流电压的交流纹波，以利于后级电路工作。
经滤波后输出约300V直流电压加到功率管VT1、VT2上，由VT1、VT2、C4、C5和脉冲变压器T1（绕组Wl、W2、W3）组成高频振荡电路，由自感变压器T2、C7（T2’、C7′）和灯管组成串联谐振及照明电路。Rl、C3组成起动电路，刚接通电源时，300V直流电压经R1对C3充电，当C3充电电压过到一定值时经R3加到VT2的基极，VT2触发导通，然后通过脉冲变压器T1各绕组感应耦合，触发VT1和VT2轮流导通与截止，电路进入振荡状态，产生近似矩形波的输出脉冲。
该脉冲电压经T2、C7（T2’、C7′）产生振荡，在双灯管两端获得足够的起辉电压而点燃发光。当灯管点亮后，由于T2和TT的自感作用，使灯管电流恒定，这样既减小灯管的频闪，又起到限流保护作用，确保节能灯安全工作。电阻R5、R6起限制VT1、VT2基极过电流的作用。电阻R2、R4和二极管VD5、VD6串联组成VT1、VT2的B–E结反压保护电路。电容C6起隔直作用，防止直流高压进入灯管而烧坏灯丝。
该节能灯电路设置了多重保护，具有提高节能灯的可靠性，以及延长灯管使用寿命的特点。
