有关消防报警按钮的接线方法，有些网友并不是太了解，小编在这里分享一个消防报警按钮的接线图，通过实例来了解下如何对消防报警按钮进行接线，有需要的朋友参考下。

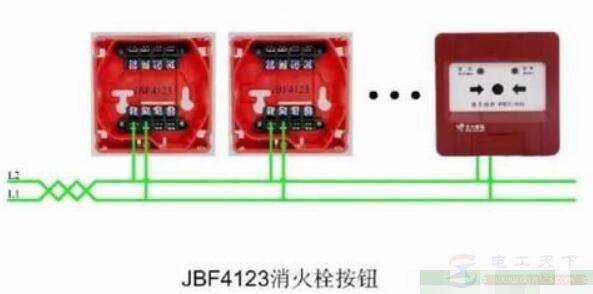

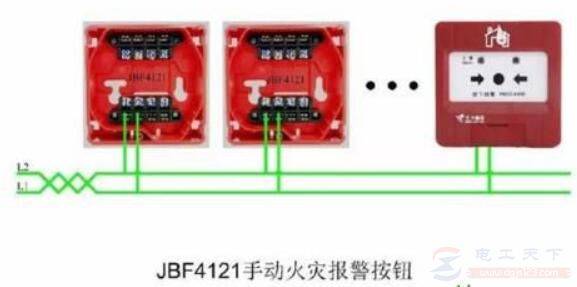

消防报警按钮的接线图
下见图：

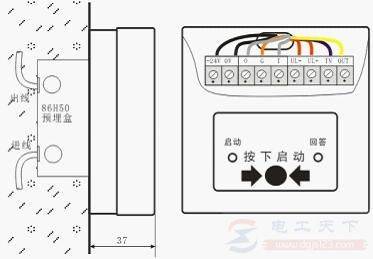

消防栓中报警按钮的接线图
消火栓按钮按规范，六根线，两根信号，两根直启，两根反馈。在按钮的后面有说明，每个厂家不同，启泵线接至水泵控制柜没地方接可以用继电器，一般柜子中都有接口。
不同按钮有不同的接线方法：
消火栓按钮根据设计要求及配置的不同，分为不带电话插孔型和带电话插孔型两种：
1、不带电话插孔型接四跟线，两跟启泵线接到消火栓泵控制柜，两根信号线接到火灾自动报警控制器；

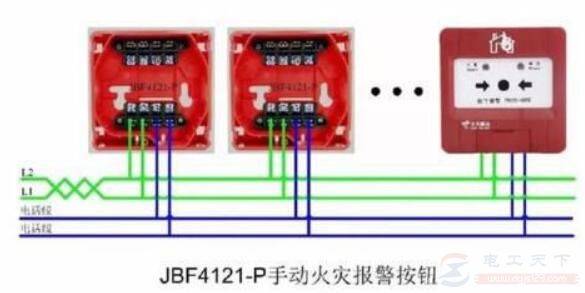

2、带电话插孔型多了两根电话线，接到消防控制中心的消防电话系统上。

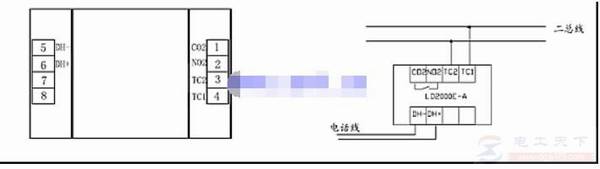

手动火灾报警按钮的内部接线图
如下图：
3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，5脚6脚是备用消防电话接口，配合电话手柄使用。在使用总线电话时，则配合总线电话模块使用。

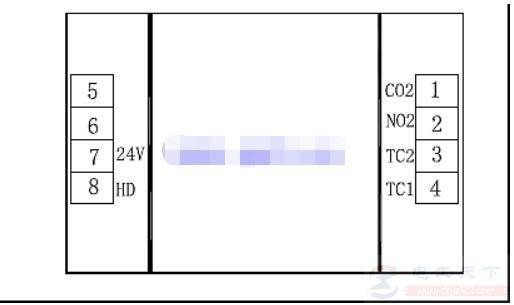

消火栓按钮的内部接线图
如下图：
3、4脚是二总线端子，TC2、TC1无极性，1、2脚是一组无源常开接点，接直接启泵线，通过电压小于30V通过电流 100MA，7脚是24V+，8脚是消防泵的反馈线。
