有关兆欧表的内、外部接线图，兆欧表上有三个接线端子，兆欧表屏蔽端子(G端子)的作用，兆欧表内部元件及其作用。
兆欧表的接线图
1、兆欧表外部接线
兆欧表上有三个接线端子，分别是,L端：接被试体,E端：接地端,G端：屏蔽端。

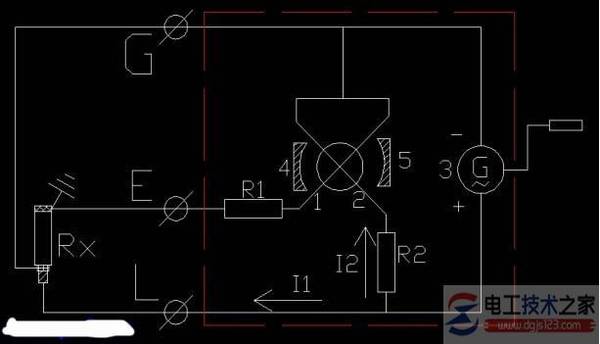

下图以测量电缆绝缘电阻来说明兆欧表屏蔽端子(G端子)的作用，红色虚线内部为兆欧表内部原理接线图Rx为被测电缆，L端接电缆线芯，E端接电缆外护套，G端接电缆铜屏蔽。
2、兆欧表内部元件及其作用
图示代号元件名称作用：
1、2动线圈测量元件、产生转动力矩。3发电机提供电源。
4、5永久磁铁向线圈提供磁场，使流过电流的线圈能产生转动力矩。
R1、R2电阻向线圈提供电流。
