苹果充电器的电路图

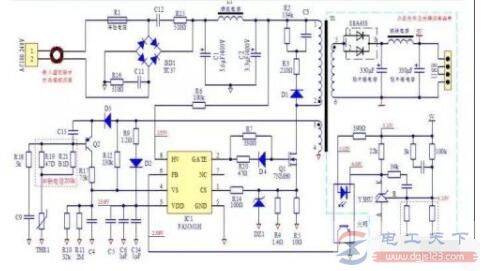

苹果手机的线路图纸，一份苹果 5 的手机充电器电路图，图纸如下：
电路采用单端反激式的架构，最重要的就是芯片 IC1。

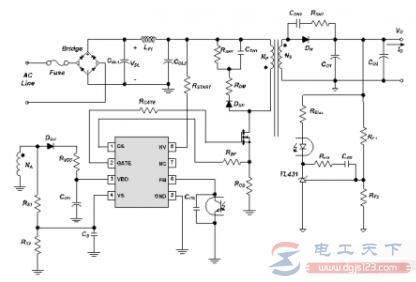

从网上下载了芯片的结构和外围电路接法，如图：
该电路负载输出电流在 1A 以下时按恒压（CV）调节设计，次级侧采用电阻偏置分压（上偏置电阻 Rf1 为 100kΩ，下偏置为两个电阻并联 Rf2，等效电阻为 31.8kΩ）检测输出电压，加到基准稳压源 TL431 的基准脚位 R，参考电压为 1.25V），控制光耦构成的稳压反馈信号。
稳定输出电压为：VO=1.25 *（1+100k/31.8）=5.18V。
THR1 是热敏电阻，常温时阻值较大，与 R19//R21 串联为 Q2 提供基极电流太小，可以忽略不计，Q2 近乎截止。，R17 与 R10//R11（≈R10）串联，经 C4 滤波加到 IC1 的 4 脚，原边反馈电流感测信号。
如果由于充电使充电器内环境温度升高，Q2 开始导通， Q2 与 R17 串联，然后与 R12 并联，再与 R10//R11 串联，加到 IC1 的 4 脚，比常温时电压升高，输出电流下降，减小输出功率，降低充电器温升。
