有关电力系统的接线图，一般分为电气接线图与地理接线图二种，电气接线图是用标准的元件符号将主要一次设备按照设计要求连接的电路。
电力系统的接线图
电力系统的接线图通常分为两种：电气接线图和地理接线图。
电气接线图是用标准的元件符号将主要一次设备按照设计要求连接的电路。
用于描述电力系统各元件之间的电气联系，无法反映各个发电厂和变电所的地理位置关系，如图1所示。

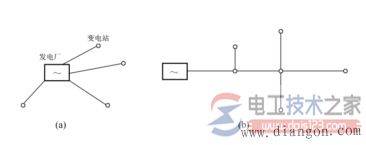

图1 电力系统的电气接线图
地理接线图一般要求按比例把发电厂和变电所的相对位置、线路条数及路径走向表示得很清楚，能够反应元件间的电气联系，但不要求特别清楚。
如图2所示是地理接线图，地理接线往往表示电力网的网络接线形式。

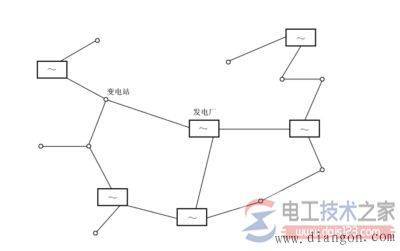

图2 电力系统的地理接线图
