有关电气照明平面图与实际接线图的区别，对照电气平面图和实际接线图，随着开关控制灯具数量的不同，放线根数也不一样，设计图与实际放线图区别明显。

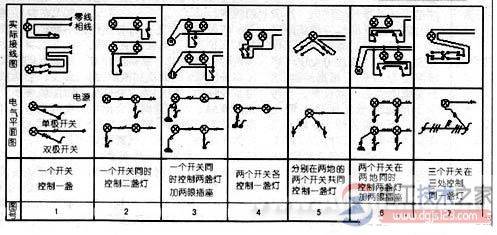

电气照明平面图与实际接线图
如图：
作为一名电工，看懂电气照明平面图就能立即布置灯具穿线。设计图纸上的电气照明平面图与实际接线图上的表示法有一定的区别。
在布置灯具及放线时，"相线进开关，零线进灯头"，这是最基本的知识。但仅知道这些还不够.还要知道灯具与灯具之间的放线根数。
如果图纸上已标注出导线根数(即图中灯具之间以短斜线标注根数)的话，在安装时即可据此放线;如果没有标注根数，则需要电工独立思考来完成放线工作。若是穿暗管敷设，更要慎重，以免少穿、漏穿导线，给施工造成困难。
附图中的七种实例，对照电气平面图和实际接线图，可以看出：随着开关控制灯具数量的不同，放线根数也不一样。其中最简单的图1是一个开关控制灯，开关为单极情况下，电源进线及开关至灯具间导线根数均为两根。
在设计上，导线为两根时一般不标注，只有在三根及三根以上时才用短斜线表示根数(本例图为说明方便，在两根情况下也注出导线根数)。如图6所示，两个开关在两地同时控制两个灯头并另加两眼插座。由实际接线图可以推测出放线根数。两个灯具之间为四根导线，双控开关至每个灯具为三根导线，进线电源线仍为两根。
在接插座的线路中，插座的相线如若由开关盒中引出，切记不能在开关后桩头接出，否则，插座也受开关控制了。
注意，设计图与实际放线图是有很大区别的，即便是设计院送出的照明图上所注导线根数也未必准确，在导线穿管敷设时要再三核对。
