有关时间继电器的接线方法，不同继电器的接线方法略不同，以8脚dc24v继电器为例，介绍下8脚继电器的8个接线端子的接线方法，也就是八脚中间继电器的接线图，一起来学习下。
八脚中间继电器接线图
八脚中间继电器 端子及触点分布：
5和6是一对公共端子，1和2是一对常闭触点，3和4是一对常开触点。7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，再和3—4接通。

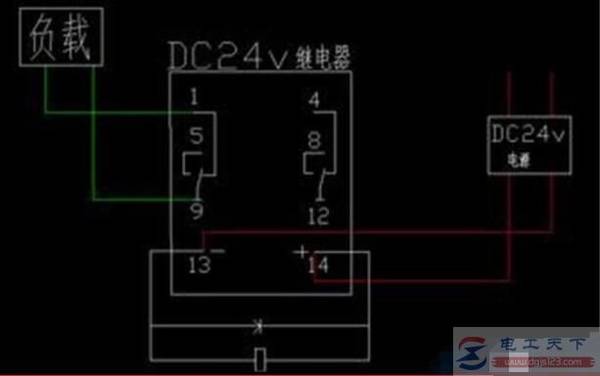

8脚中间继电器接线图
如下图：
一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，在使用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，在一瞬间会因为自感电压产生很高的的电流，该电流会流过续流二级管，而不经过起到电路，从而保护电路中的元件。

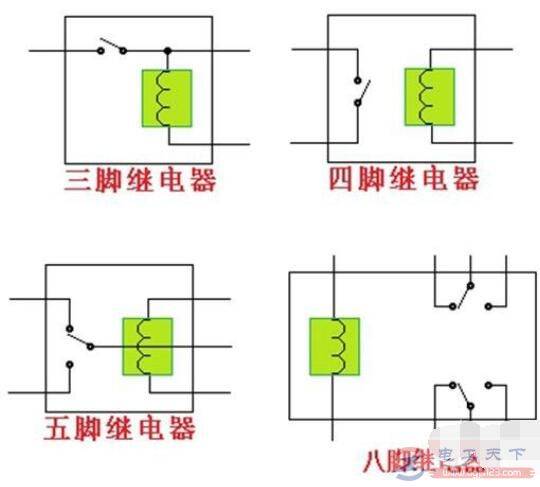

三脚继电器、四脚继电器、五角继电器及八脚继电器：

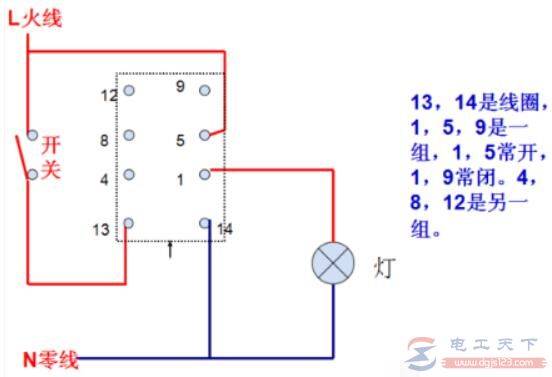

24v继电器8脚接线图，如下：

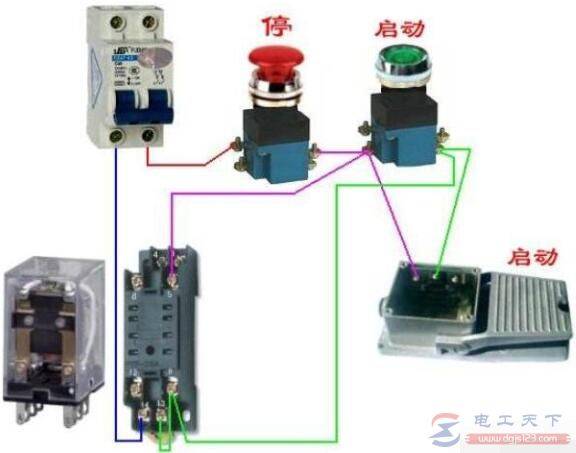

另一例8脚24v继电器接线图，如下：
继电器线圈1-3
12-4，9-1是常闭；12-8，9-5是常开。

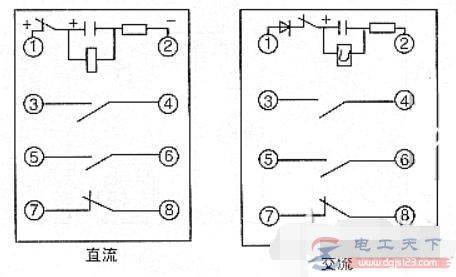

8脚继电器的接线图
电源接电源，2，7一组常开，一组常闭。复位是给时间继电器清零的，和普通的不一样，那种是断时间继电器电源控制，这个有外部控制端。
220的需要看怎么用，比方控制一个灯，2，7接220，不分零火。如果要实现延时开，8接火，6接灯，灯另一端接零；而如果实现延时关，8接火，5接灯，另一端接零。
多数八脚继电器是两脚接线圈。六脚分两组，分别有三个脚组成一个常开点，一个常闭点和一个公共端。继电器上一般都标有接线图，显示哪两脚是接线圈的正负，哪些脚是对应的开闭点。
根据是需要常开点还是常闭点，来确定具体线路的接线方法。对于直流线圈需要看好电源的正负。

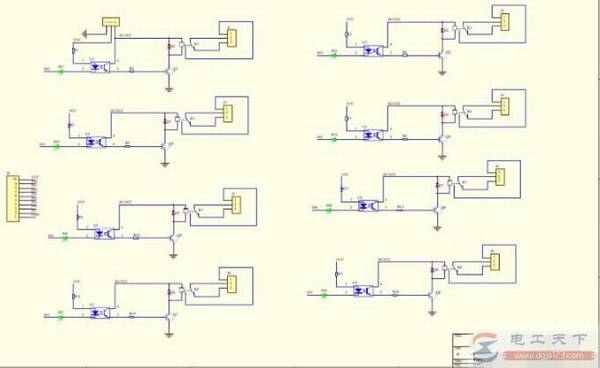

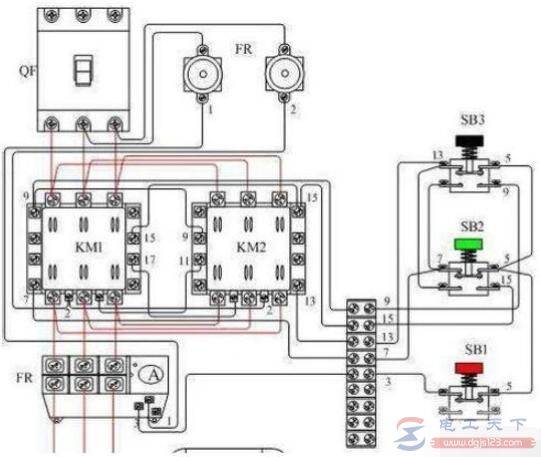

8脚继电器原理图，如下：
