有关行车断火限位器的接线方法，断火限位器是用来切断电源的，那么行车断火限位器的内部接线图是什么样的，接线原理又是怎么样的，与电工天下小编一起来看下。
断火限位器是什么
断火限位器是行程开关的一种，断火就是切断电源，当动作时直接切断电动机主电源，不需要切断控制回路再切断主电源，还可以作为当接触器触头粘连断不开主电源的再保护。
断火限位器的工作原理
断火限位器主要有动静触头、推位杆【动作杆】、基座、盖及壳体等所组成，当起升钩上升或下降到一定极限位置时，对断火限位器上推拉杆产生推或拉的动作，使其中一对动静触头分断，切断主电源，从而起限位作用，当推拉杆及动作杆复位时，在弹簧力的作用下，触头同时从新闭合。

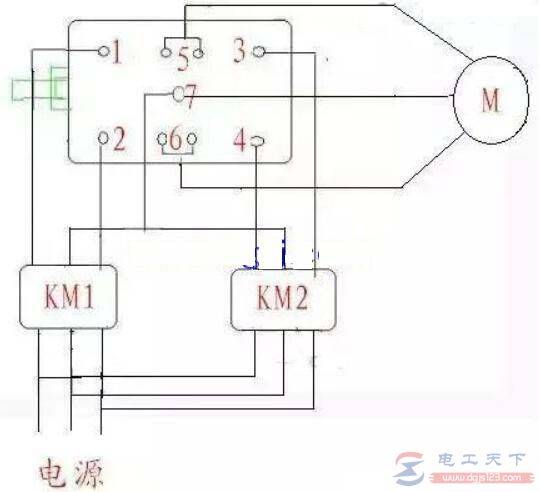

5根线1根做公共线【通常选B】限位时断开2相：
动作杆拉：1-5通 2-6通 3-5断开 4-6断开；
动作杆推：3-5通 4-6通 1-5断开 2-6断开；
7只是个接线端子，中间相直接接到电机上；
电动葫芦上有个断火器，接线原理不复杂，但要把线接线也是需要点水平的。

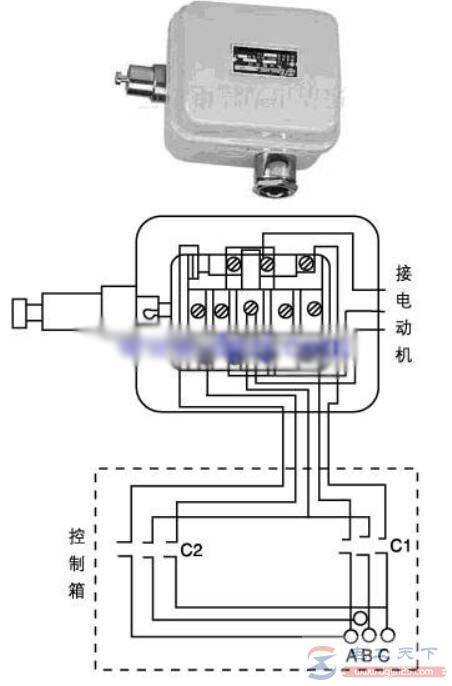

一般接线原理：
