有关漏电断路器的工作原理，漏电断路器与零序电流互感器，以及漏电断路器脱扣的原理，并提供了漏电断路器的接线图，供电工朋友们参考。
一、漏电断路器的工作原理

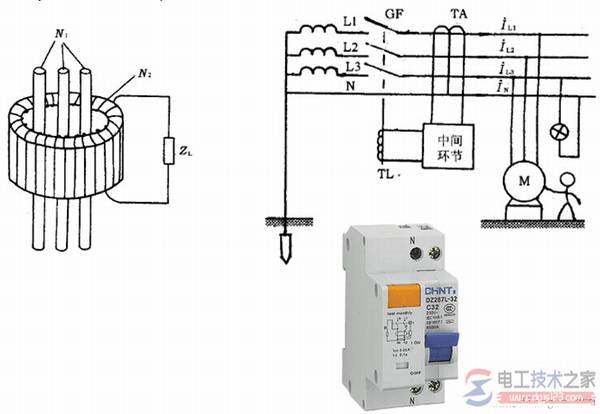

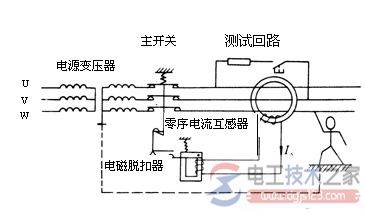

当正常工作时，不论三相负载是否平衡，通过零序电流互感器主电路的三相电流相量之和等于零，故其二次绕组中无感应电动势产生，漏电保护器工作于闭合状态。
如果发生漏电或触电事故，三相电流之和便不再等于零，而等于某一电流值Is。
Is会通过人体、大地、变压器中性点形成回路，这样零序电流互感器二次侧产生与Is对应的感应电动势，加到脱扣器上，当Is达到一定值时，脱扣器动作，推动主开关的锁扣，分断主电路。

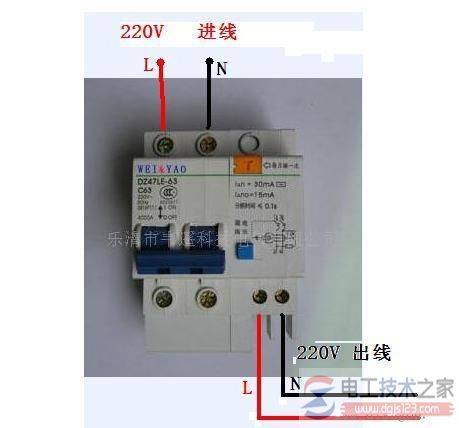

二、漏电断路器的接线图：
