本文介绍了行程开关的电气原理图，在电气原理图中用图中符号表示，不需要实际原理图，行程开关控制运动部件的运动方向、行程大小或位置保护，一起来了解下。
行程开关的电气原理图与电气符号
行程开关根据运动部件位置而切换电路的自动控制电器，用来控制运动部件的运动方向、行程大小或位置保护。
如果把行程开关安装在工作机械的各种行程终点处，限制其行程，它就称为限位开关或终端开关。

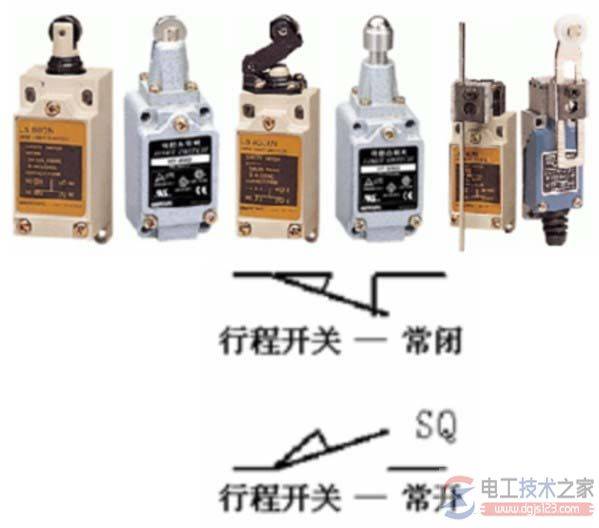

图1，行程开关的电气符号
在电气原理图中用图中符号表示，不需要实际原理图。
图2，行程开关的电气符号
