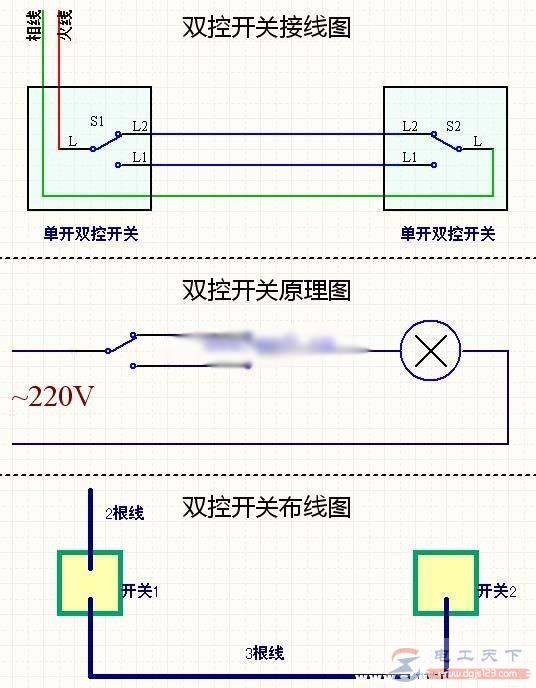

由下图可知，双控开关的原理就是两个开关控制一盏灯，然后控制这盏灯需要五根电线，分别是一根蓝色的零线，一根火线进线，然后是两根控制火线，最后是一根控制火线出线。
了解清楚了这五根电线的定义，下面就开始连接，将蓝色线与零线连接，另一头与灯的一根线连接：零线接完再接火线，将火线进线一头接火线，一头接第一个开关的L点端子，然后将两根控制火线分别接开关上L1和L2点端子，两根控制火线另一头接第二个开关的L1和L2点端子，最后剩一根控制火线出线，接第二个开关的L点端子，另一头接灯的另一根线。
注意，将线头连接的部分用绝缘胶带包好，等全部做好后，可以通电试一下。
说明：如果出现关灯后，led灯有似亮似不亮的情况，将零线和火线倒一下，即可解决问题。
