有触点行程开关，又称为行程开关，行程开关的工作原理和按钮相同，主要区别是它不是靠手的按压，而是利用生产机械运动的部件碰压而使触点动作来发出控制指令的主令电器。
有触点行程开关
有触点行程开关主要用于控制生产机械的运动方向、速度、行程大小或位置等，其结构形式多种多样。

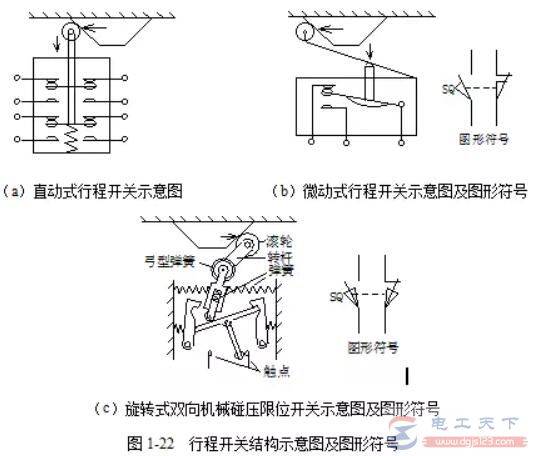

下图为几种操作类型的行程开关动作原理示意图及图形符号。
行程开关的主要参数有型式、动作行程、工作电压及触头的电流容量。
目前，国内生产的行程开关有LXK3、3SE3、LXl9、LXW和LX等系列。常用的行程开关有LX19、LXW5、LXK3、LX32和LX33等系列。
