有关熔断器的组成与作用，熔断器主要由熔体、安装熔体的熔管和熔座三部分组成，熔断器的外形结构与符号，常见的熔断器类型图形符号，供大家学习参考。
熔断器的组成与外形结构
一、熔断器的组成
1、熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
2、熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。
3、使用时，熔断器应串联在被保护的电路中。正常情况下，熔断器的熔体相当于一段导线;而当电路发生短路故障时，熔体能迅速熔断分断电路起到保护线路和电气设备的作用。
二、熔断器的外形结构与符号
熔断器主要有熔体、安装熔体的熔管和熔座三部分组成。
常见的熔断器有RC系列瓷插式熔断器、RL系列螺旋式熔断器、RM系列无填料封闭管式熔断器、RT系列有填料封闭管式熔断器、RS系列快速熔断器和RZ系列自恢复熔断器。

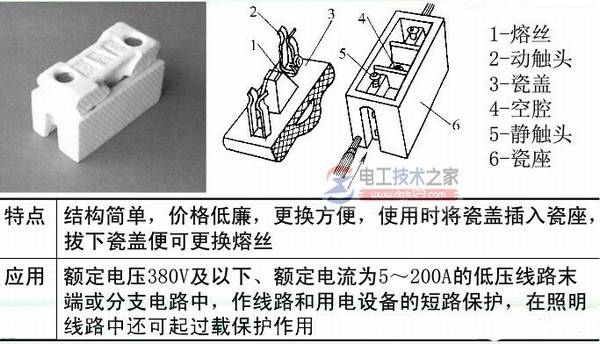

RC系列瓷插式熔断器

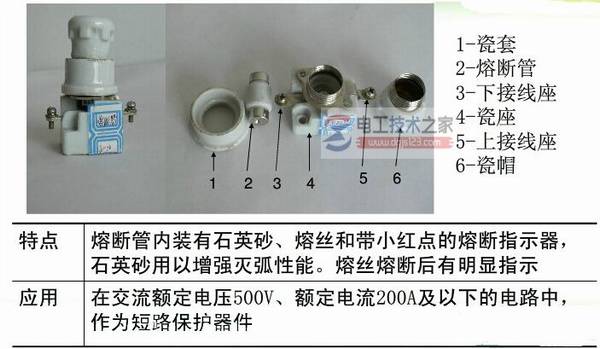

RL系列螺旋式熔断器

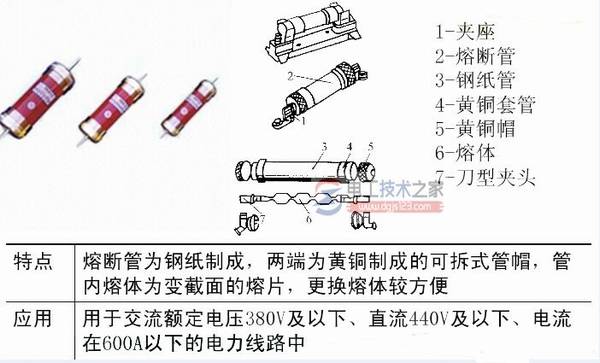

RM系列无填料封闭管式熔断器
RT系列有填料封闭管式熔断器

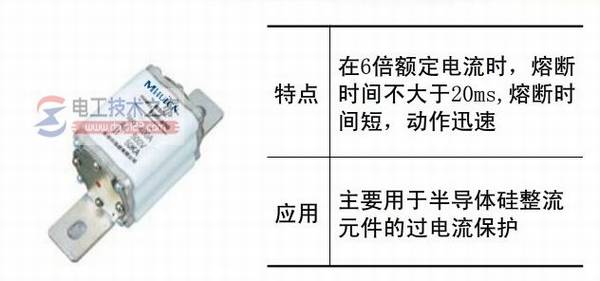

RS系列有填料快速熔断器

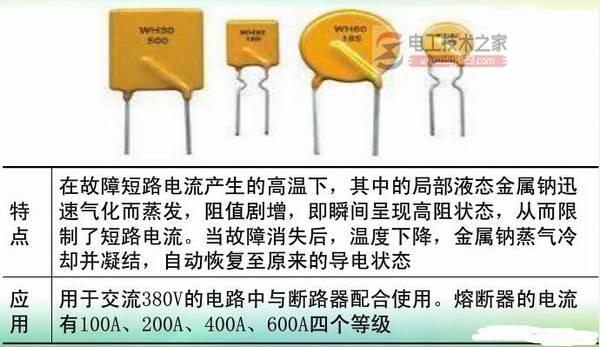

RZ系列自恢复熔断器
