本文介绍了自锁按钮开关的接线方法，按钮开关在电路送电、起动过程、停止过程及电路停电几个阶段所起到的作用，通过对自锁按钮开关接线图的了解，可以掌握按钮开关的用法。

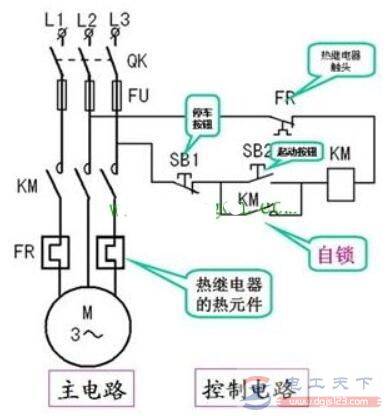

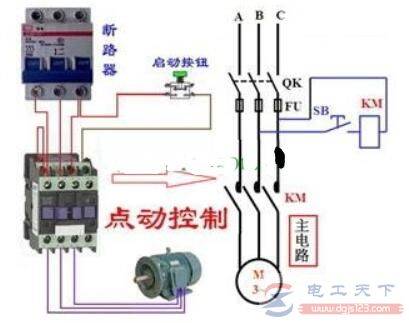

自锁按钮开关的接线图
1、电路送电
合上空气开关QF→电源指示灯EL亮。
2、起动过程
按起动按钮SB2→KM线圈得电→→KM辅助动合触头闭合→→KM主触头闭合→→电动机M起动，并连续运转当松开SB2时，它虽然恢复到断开位置，但由于有KM的辅助动合触头(已经闭合了)与它并联，KM线圈仍保持通电。
这种利用接触器本身的动合触头使接触器线圈保持通电的作用，称为自锁或自保，该动合触头就叫自锁(或自保)触头。
由于自锁触头的作用，在松开SB2时，电动机仍能继续运转，而非点动运转。
3、停止过程
→KM自锁触头断开→按下停止按钮SB1→KM线圈失电→→KM主触头断开→→电动机M停转当松开SB1时，其常闭触头虽恢复为闭合位置，但因接触器KM的自锁触头在其线圈失电的瞬间已断开，解除了自锁(SB2的常开触头也已断开)，接触器KM的线圈不能得电，KM的主触头断开，电动机M就不会再转了。
4、电路停电
断开空气开关QF→电源指示灯EL灭。
带自锁开关与轻触开关是从不同方面来描述开关性能;“自锁”是指开关能通过锁定机构保持某种状态(通或断)，“轻触”是说明操作开关使用的力量大小。一般来说机械式开关也许可以这样区分：
开关从操作方式来说分旋钮式、板动式(包括纽子开关、船形开关)、按钮式;其中旋钮式和板动式开关大都可以在操作后保持(锁定)在接通或断开状态，如日常使用的灯开关、风扇调速开关，这类开关大都不用强调是否带自锁，因为都有明显的“操作方向”;只有按钮式开关，使用时都是按动，大多数按钮开关都用于按下时接通或断开电路，释放后状态即复原，有时称为“电铃开关”，按钮式开关为了达到能保持“已被按下”状态，与普通开关一样，才加有自锁装置，利用自锁性能，使其同样可以自己保持接通或断开状态，这就是带自锁的开关。
为某种需要，数个开关在工作时只允许其中一个处于连接状态，其余必须断开时，有将数个按钮开关并排组合，并使用“互锁机构”，只允许其中一个开关处于连接锁定状态，当按下另一开关时，该开关被锁定，但同时原锁定的开关被释放(如磁带录音机上的“播放、快进、快退”机械按钮)。这些开关，触点可以是一组或多组;锁定机构也多种，应用较多的是利用一弹簧勾沿一心形槽滑动，心形槽的两个尖对应开关的锁定与释放位置。
“轻触”：不必用多大力量接触就可以改变开关接点的状态，所以触点容量都很小，且结构简单，开关力量撤消后只能保持原来状态，相当一个用很小的力量就可以按动的，不带锁定的单接点按钮开关，目前，薄膜开关、小形微动开关都可算轻触开关，结构上大都采用两片相互绝缘的薄膜上印刷导电线路，通过按压使线路相互连接;或使用薄弹性金属制作的蝶形弹片，按动弹片使印刷电路连接。
电饭锅、电热水壶上的开关，按下后被锁定，但加热到指定条件后，锁定开关状态的磁铁或双金属片动作，使开关复位同时切断电源(电饭锅是转换到保温状态)，也许不合“断电后复位”要求。
断电后复位，即锁定机构工作应于电源相关，成品好象没有，因为该要求可以使用一般按钮开关与继电器组成的电路可以达到;但如果仅使用一个继电器(或接触器)，将其一组常开触点用来控制该继电器(接触器)工作线圈电源，把继电器衡铁当作开关按钮，按下衡铁后，继电器控制线圈的触点闭合，线圈得电，继电器保持吸合(自锁)，其余触点控制其他线路;当一旦电源断电，继电器随即断电，衡铁复位，相当按钮复位，需要再次按动继电器衡铁，电源才能再次接通。这继电器此时相当一个带电锁定的按钮开关。
至于红外开关，IC卡开关等，带有其他元器件组成的开关，已不再是机械开关的范围，不能算机械开关。
附1，带灯自锁开关与普通自锁开关的区别：带灯开关利用按键中的空间安放一只小型指示灯泡或LED，一端接零线，另一端一般通过一只降压电阻与开关的常开触点并联，当开关闭合时，设备运转的同时为指示灯提供电源。
以上介绍了自锁式按钮开关的接线方法，以及按钮开关的运行过程，希望对大家有所帮助。
