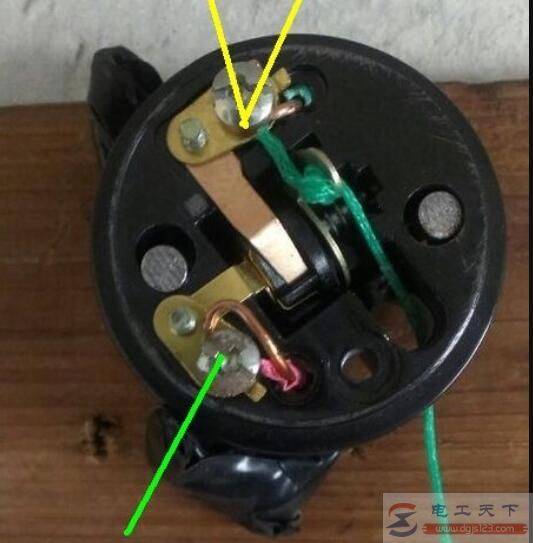

现在用老式接线开关的很少了，但在一些农村地区，为了图方便也会装一个接线开关，这种接线拉绳开关怎么接线，这里分享一个接线开关的实物接线图，供大家参考。
老式接线开关的接线图

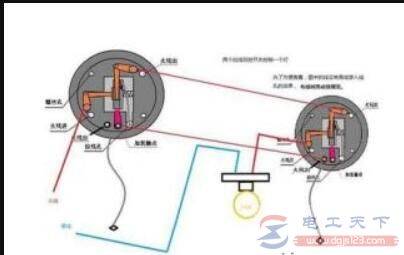

如下图，N线表示为零线，L线表示为相线，即火线，K表示为开关，有2个接点，E表示为电灯。
图1，拉绳开关的接线图
在对拉线开关接线时，先清楚开关的作用是什么，开关就是用来断开与连接火线的，只要把带电的那根断开，一端从电源端引入开关其中一个接线端子，断开的另一端接开关另一个接线端子，引出接到日光灯整流器的电源输入端（任一根，交流220V没方向）。
另外两根没电，一根接到整流器输入的另一根线上，接线完成后，拉开关，灯亮，表示接线正确无误。
剩下一根不用的线，用电工胶布缠好接头空置。
注意事项
在对拉线开关接线前，一定要确保电源断开，带电的一根线用电笔测试时，电笔指示不亮。
以上就是接线开关的接线方法，希望对大家有所帮助。
