本文介绍了行程开关的一般结构，以及行程开关的符号图，行程开关的种类很多，不同类型的行程开关结构与符号图上略有不同，行程开关可以对运动部件进行灵活控制。
一、行程开关的结构与符号图
行程开关的种类很多，不论是哪一种行程开关，均是对运动部件到达一定行程位置时进行行程控制的。
行程开关由装在运动部件上的挡块来完成撞动动作。

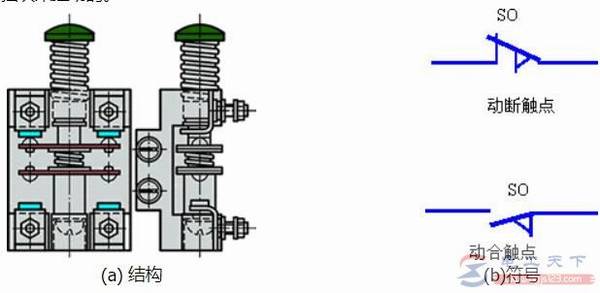

如下图（1）是行程开关的一般结构与符号图，该行程开关有一个动合触点和一个动断触点。
(a) 结构 (b)符号
图1 行程开关的结构与符号图
如下图（2），用行程开关控制工作台前进与后退的示意图与控制电路。
(a)示意图 (b)控制电路
图2 用行程开关控制工作台的前进和后退
行程开关既可以用来控制电动机的正反转，还可以实现终端保护、自动循环、制动和变速等需求。
二、行程开关的工作原理
行程开关SQa装在工作台的原位，SQb装在工作台的终点，由装在工作台上的挡块来撞动，工作台由电动机M带动，电动机的主电路和笼型电动机正反转控制的主电路图相同，控制电路只是多了行程开关的三个触点。
1、工作台在原位
行程开关的工作台在原位时，其上挡块将原位行程开关SQa压下，将串接在反转控制电路中的动断触点压开。此时电动机不能反转，按下正转起动按钮SBF，电动机正转，带动工作台前进。
2、工作台在终点
当行程开关的工作台到达终点时(比如机床加工完毕)，挡块压下终点行程开关SQb，将串接在正转控制电路中的动断触点SQb压开，电动机停止正转。
与此同时，将反转控制电路中的动合触点SQb压合，电动机反转，带动工作台后退。退到原位，挡块压下SQa，将串接在反转控制电路中的动断触点压开，于是电动机在原位停止。
如果工作台在前进中按下反转按钮SBR，工作台立即后退，到原位停止。
以上就是行程开关的一般结构与符号图的全部内容，希望对大家有所帮助。
