时间继电器怎么接线,时间继电器的接线图(图文)


时间继电器因其结构复杂,所以接线也略显复杂,不同时间继电器的接线方式不相同,通过一个实例来学习时间继电器的接线方法,掌握继电器各针号的含义,才能更好地完成时间继电器的接线操作。

时间继电器的接线图

对时间继电器进行接线,最考验接线人员对继电器各针脚功能与符号的熟悉程度,慢工出细活,认真设计一个时间继电器的接线图,然后根据原理图接线,往往会事半功倍。

一、时间继电器的接线图

接线插头:8针圆插头

针脚定义:

接线方式1(国内常规) 接线方式2(OMRON)

针号 针定义 针号 针定义

1 继电器B公共端 1 外部开关公共端

2 电源零线N(AC85-265V)

3 继电器B常开触点 3 时间复位端子(RESET)/接通有效

4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效

5 继电器A常闭触点 5 继电器A常闭触点

6 继电器A常开触点 6 继电器A常开触点

7 电源火线L(AC85-265V)

8 继电器A公共端 8 继电器A公共端

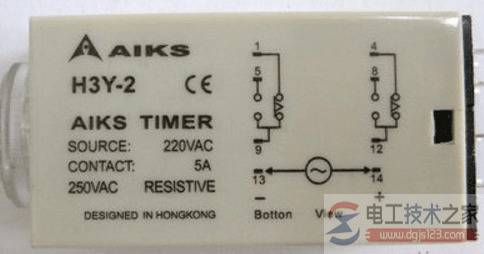

这种时间继电器怎么接线?

时间继电器怎么接线,时间继电器的接线图(图文)

13,14本人接好电源后,继电器就通电了,到了设定时间后另一盏指示灯也亮了,但是5和8接上设备后设备没有通电,怎么接才对?

把需要延时通电的设备接到9-5或12-8就可以了。比如把一个灯泡延时点亮,那先把零线直接与灯泡连接,火线接在9或12端子上,再把5或8连接到灯泡上就好了。

13、14脚接到直流电源,13脚是负极、14脚是正。

1-9,4-12是常闭触点,

接通电源后,到达设定时间,1-9断开,5-9接通;4-12断开,8-12接通。

电源断开后,1-9立即接通,5-9断开;4-12接通,8-12断开。

13.14是线圈,接到电源上去.1-9,4-12是常闭触点.

接通电源后,继电器开始计时,到达设定时间,继电器动作,1-9断开,5-9接通.对面也是一样的.

电源断开后,继电器重置,时间归0,1-9重新接通,5-9断开.

这种继电器是香港产的,4-12、1-9为常闭接点,8-12、5-9为常开接点。13-14是线圈工作电源,接线圈 ,注意触点的额定电流是5A,使用时负载电流不能超过5A,否则会烧毁触点。

DH48S-S时间继电器接线方法

时间继电器怎么接线,时间继电器的接线图(图文)

时间继电器怎么接线,时间继电器的接线图(图文)

产品型号:DH48S-1Z

时间继电器怎么接线,时间继电器的接线图(图文)
