有关熔断器的结构，熔断器主要由熔体、外壳和支座三部分组成，熔体是控制熔断特性的关键元件，熔断器的反时延特性，即过载电流小时，熔断时间长，反之，熔断时间短。
熔断器的结构
熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。
熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。
低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。
高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。
熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。
熔断器的反时延特性

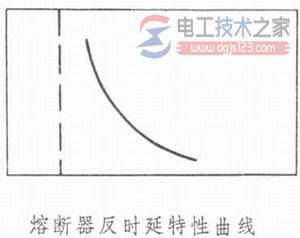

如图：
熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。
因此，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。
熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。
