有关时间继电器的结构组成与工作原理，交流电路中采用空气阻尼型时间继电器，由电磁系统、延时机构和触点三部分组成，来看下时间继电器的接线图与接线方法。
时间继电器的结构原理与接线图
一、时间继电器的工作原理
交流电路中采用空气阻尼型时间继电器，利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。
具体过程：
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能透光石跟着衔铁一起下落，经过一段时间之后，火撒感下降到一定位置，便通过杠杆推动延时触点，是动断触点断开，动呵触点闭合。
从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间可以根据螺钉调节空气室进气孔大小来改变，继电器依靠恢复弹力作用而复原。

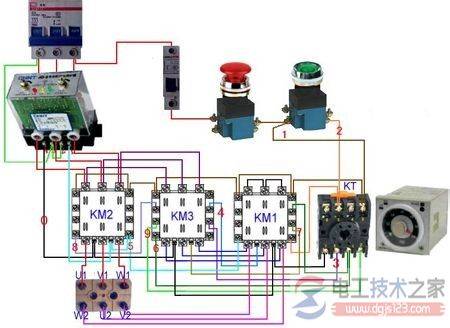

二、时间继电器接线图
时间继电器的接线方法有几种，控制接线、工作控制、功能理解、负载接线、工作原理等不同的影响因素接线的方法不一样。
