先来认识下时间继电器，常见的时间继电器有通电延时型时间继电器、断电延时型时间继电器、循环时间继电器等，本文介绍了通电延时型时间继电器的接线方法，供大家学习。
时间继电器怎么接线
利用时间继电器的延时功能，可以对负载实现延时启动和延时停止的控制。

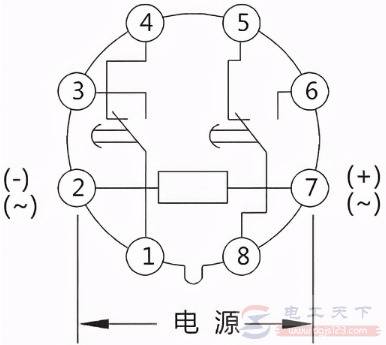

图1：接线图
如图，触点2和7是时间继电器的线圈接电源，常见的线圈电压有24V、220V、380V等，1-3-4和5-6-8为两组继电器输出，1和8是公共点，1-3和6-8是常开触点，延时后触点动作-闭合，所以又称为动合触点。1-4和5-8是常闭触点，延时后触点动作-断开，所以又称为动断触点。

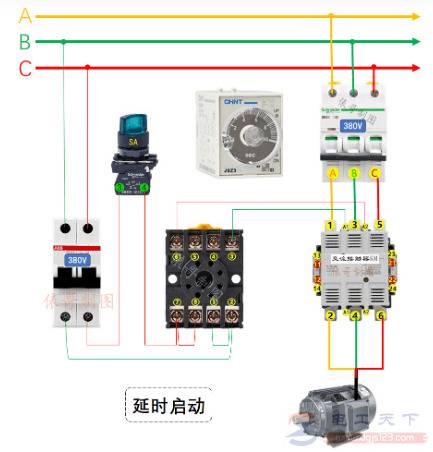

图2：延时启动
旋钮开关SA闭合，时间继电器线圈得电开始延时，假设设定时间为10秒，10秒以后1-3和6-8实现闭合，交流接触器线圈得电吸合，三相电动机开始运行。

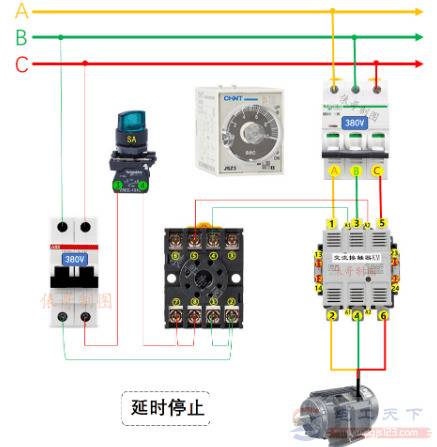

图3：延时停止
旋钮开关SA闭合，时间继电器线圈得电，同时交流接触器线圈也得电吸合，三相电动机开始运行。假设设定时间为1小时，1小时后1-4和5-8触点断开，交流接触器失电，所以电动机停止。
