一例四个继电器控制的单相卷闸门电路图

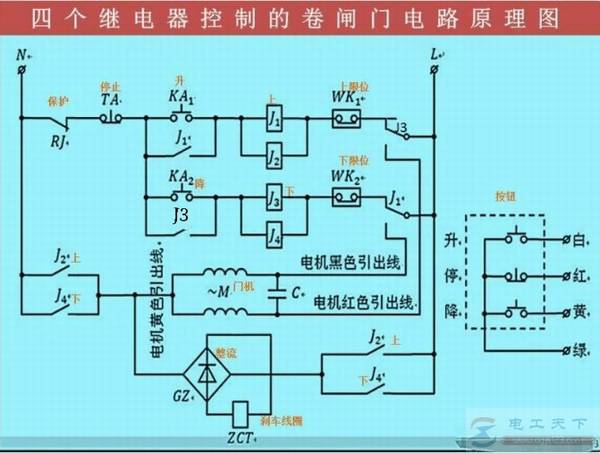

四个继电器控制的单相卷闸门的电路原理图
如下图:
说明:电机红色引出线、电机黑色引出线和电机黄色引出线的位置。单相卷闸在进行升、停和降操作时,注意按钮与不同指示灯的颜色变化。
