有关中间继电器的知识，在众多的继电器产品中，中间继电器的应用广泛，在使用前需要了解中间继电器的结构组成，以及为什么要选择中间继电器，下面与电工天下小编一起来了解下。
中间继电器的应用说明

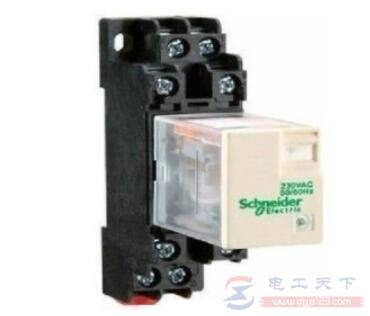

组成：线圈及触点
原理：通过控制线圈有没有电，来控制触电的动作。
以其中一种为例子来介绍。
电压：DC24V、DC36V、DC48V、AC220V
当线圈得电后（常开点变常闭，常闭带你变常开），为什么选择中间继电器？

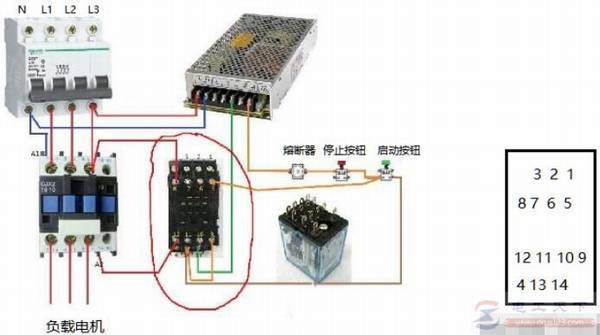

1、代替小型接触器
2、扩展辅助触点的数量（当选择的开关触点不够用时）
假设：行程开关控制灯，行程开关控制中间继电器，通过触点来控制不同的灯。
3、常开点、常闭点的转换

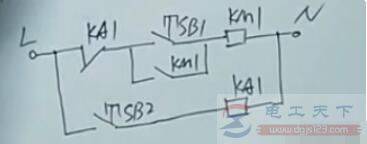

说明：按下按钮，KA1得电，KA1常闭断开相当于停止按钮，KM失电。
4、过度（低压控制高压，小电流控制大电流）
5、中间继电器工作原理
中间继电器的线圈装在u形的导磁体上，导磁体上有一个衔铁，导磁体两侧装有两排触点单片，在非动状态下将衔铁向上托起，使衔铁与导磁体之间保持一定的间隙。
当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，就完成了信号的传递。

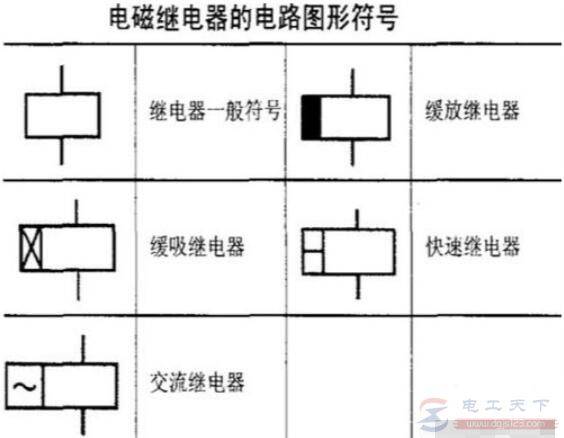

6、中间继电器符号

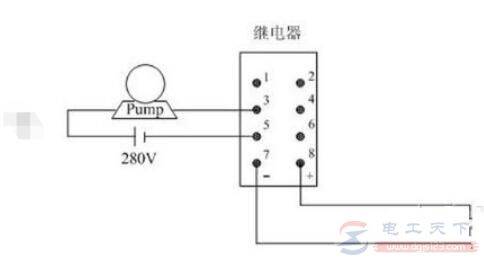

中间继电器接线（以8引脚为例）
不同的继电器接线方法会有些差异。下面介绍的是8个接线端子的接线方法。
5和6是一对公共端子，1和 2是一对常闭触点，3和4是一对常开触点。
7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，再和3—4接通。
一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，使用时并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，那一瞬间会因自感电压产生很高的的电流，而这个电流会流过续流二级管，不会经过起到电路，从而保护了电路中的元件。
7、间继电器选型
先看接触器线圈工作时的电流参数，再看中间继电器触点能承载的电流参数。很多公司多使用欧姆龙的MY2N-J（底座PYF08AE），触点承载电流是5A的，一般都可以解决问题。
