有关继电器的使用知识，介绍了几种常用的继电器控制电路及PLC梯形图，包括点动电路、带停止的自动保持电路和自保持互锁电路，下面与电工天下小编一起来学习下。
继电器控制电路与PLC梯形图
1、点动电路

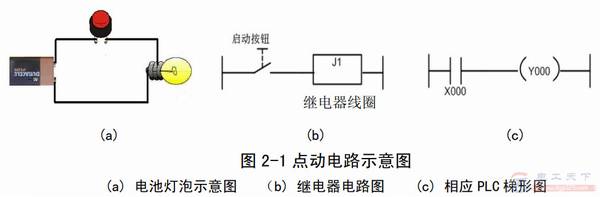

功能：点则动，松则不动，即按下按钮开，松开按钮停，以下给出了三种形式的点动电路。

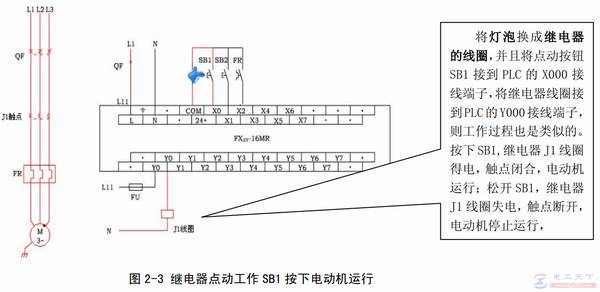

工作原理：
2、带停止的自动保持电路
功能：为保持电路状态的一种基本形式，主要用于保持外部信号状态。
工作原理：
1）开机 = 按下常开按钮 0 → 继电器线圈 J0 得电 → J0 常开主触点闭合 → 电机得电开机、同时 J0 常开辅助触点自锁 → 电机继续运行，如图 2-8。
2）停机 = 按下常闭按钮 1 → 继电器线圈 J0 失电、同时 J0 辅助触点断开→ 电机失电停机，如图 2-7。

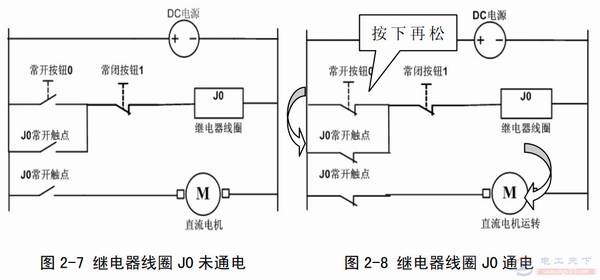

以下是该电路的典型应用，对继电器线圈未通电和通电前后进行比较：
自保持电路可用于长动控制，典型的如电动机的控制，其他的需要按下按钮后就一直运行的控制对象，同样可以用此电路进行控制。
3、自保持互锁电路
功能：一个停止按钮，两个启动按钮，以先动作的信号优先另一信号因受联锁作用，在停止信号未动作前用不动作。
工作原理：
1） J0 线圈得电、失电工作原理；
2） J1 线圈得电、失电工作原理。
电路应用：自保持互锁电路可用于需要互相制约运行的2个控制对象的控制问题，典型应用是作为电机正反转控制。
