有关时间继电器的组成结构，时间继电器的工作原理，重点介绍空气阻尼式时间继电器的结构与工作原理，延时方式有通电延时型和断电延时型二种。

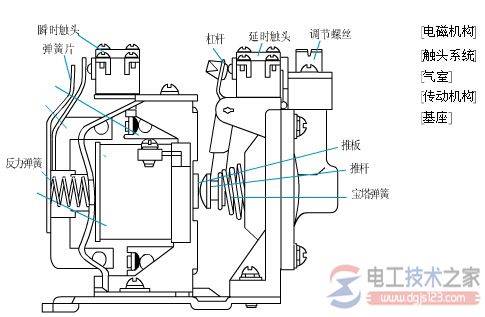

时间继电器的结构
如下图：
空气阻尼式时间继电器利用空气阻尼原理达到延时的目的。
它由电磁机构、延时机构和触点组成，其中电磁机构有交流、直流两种；
延时方式有通电延时型和断电延时型，两种继电器原理和结构均相同，只是将其电磁机构翻转180°安装。
当衔铁位于铁心和延时机构之间时为通电延时型；当铁心位于衔铁和延时机构之间时为断电延时型。

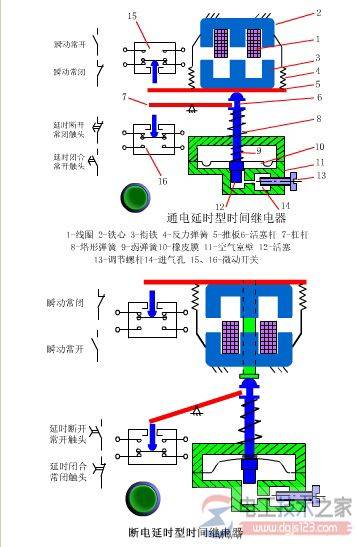

时间继电器的工作原理
如下图：
