给你一个时间继电器,一个蜂鸣器,应该如何来接线,整个电路的控制过程是什么样的,有需要的朋友参考下。
时间继电器与蜂鸣器的接线图

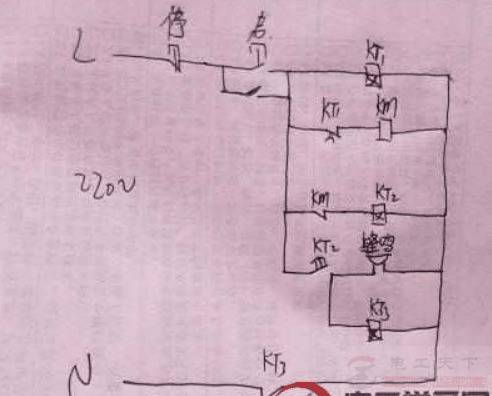

如下图:
动作过程说明:
按下启动按钮kt1得电,km得电工作,到达时间km停止。
同时,km常闭触点闭合,KT2得电,蜂鸣器接通,同时接通kt3,到达时间全部停止。动作结束。
