电子时间继电器
电子时间继电器是由分立元件组成的电子延时电路所构成的时间继电器，或由固定延时线路构成的时间继电器，也叫晶体管式时间继电器。
它利用延时电路来实现延时控制，在电路中起到自动调节，安全保护，转换电路等作用。
一、电子时间继电器的分类
电子时间继电器分R-C式晶体管和数字式时间继电器。
优点：延时范围宽、精度高、体积小、工作可靠。
晶体管式时间继电器以RC电路电容充电时电容器上的电压逐步上升的原理为基础。电路有单结晶体管电路和场效应管电路两种。
分类：断电延时、通电延时、带瞬动触点延时三种。
二、电子时间继电器的结构
电子时间继电器主要由绝缘外壳、旋转指针、指示灯、电子组件板、接线座、止动件等组成，通过调节旋转指针决定延时范围，止动件用于安装固定，接线座用于向外接线。
电子时间继电器的结构
整个继电器采用模数化设计，采用单刻度刻度板，刻度清晰，时间整定方便。
三、电子时间继电器的电路

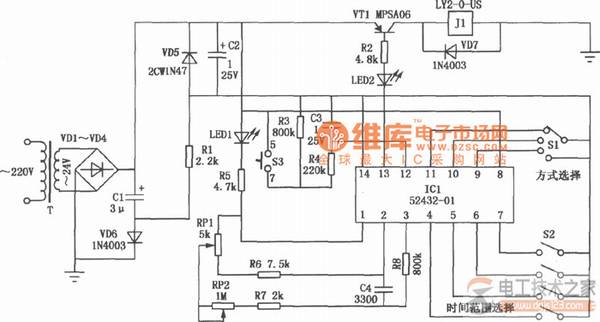

电子时间继电器的电路图设计如图：
四、电子时间继电器的使用维护
接线前请确认时间继电器的标称电压是否与电源电压相符，并按接线图正确接线。
如控制容量超过时间继电器的承载能力时，应外接中间继电器驱动介决。
时间继电器在工作过程中，不能随意更改设定值，要更改设定值，须先断开电源,否则继电器将按原来的设定值完成控制；
同样，继电器在工作过程中，必须保持控制电源的连续，如发生间断，继电器将会重新从初始状态开始延时控制。
五、电子时间继电器的技术参数
1、电源电压：额定工作电压范围85-110%，AC50Hz 36V、110V、127V、220V、380V（其它电压可定制）。
2、触头寿命：≥20×10000次。
3、触头机械寿命：≥100×10000次。
4、触头容量：220V（AC）3A 200V（DC）
5、延时控制精度：不大于
6、功耗：≤5W。
7、使用环境：-5℃- +40℃
8、振动：10-50Hz单振幅持续1小时
