接触器互锁（正反转）的电路图
见下图：
交流接触器互锁的接法：
1、两台接触器互锁，就是当一台接触器吸合后，另一台接触器不可以吸合的装置。
2、接触器都具有常闭触点，把自身的常闭触点串联到另一台接触器的线圈上，即达到自锁的目的。
交流接触器互锁实现正反转的接线图：
两个接触器KM1、KM2控制电动机正反转电路。注意，KM1、KM2若同时动作会使主回路严重短路，造成事故。
需要把KM1的常闭触点串联在KM2线圈回路中，KM2的常闭触点串联在KM1线圈回路中。
当KM1得电正转时，KM2就不可能得电，可以防止短路事故的发生。

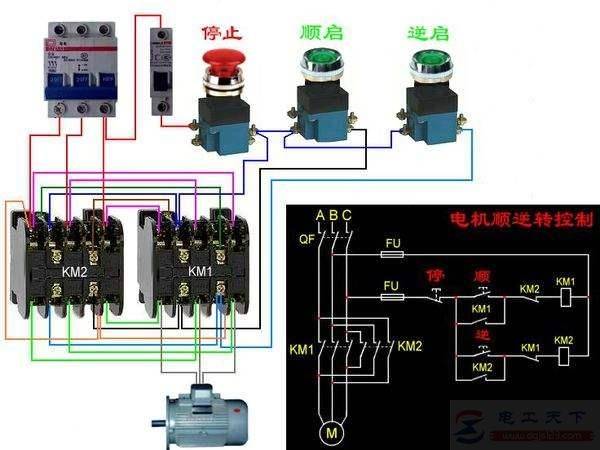

三相电动机正反转接触器互锁实物接线图：
以上就是接触器互锁的电路接线图，交流接触器实现互锁（正反转）控制的实物接线图，希望对大家有所帮助。
