一、什么是扭矩传感器？
扭矩传感器在旋转动力系统中最频繁涉及到的参数，旋转扭矩,为了检测旋转扭矩传统使用较多的是扭转角相位差式传感器，该方法是在弹性轴的两端安装着两组齿数、形状及安装角度完全相同的齿轮，在齿轮的外侧各安装着一只接近(磁或光)传感器。
当弹性轴旋转时，这两组传感器就可以测量出两组脉冲波，比较这两组脉冲波的前后沿的相位差就可以计算出弹性轴所承受的扭矩量。
该方法的优点：实现了转矩信号的非接触传递，检测信号为数字信号；缺点：体积较大，不易安装，低转速时由于脉冲波的前后沿较缓不易比较，因此低速性能不理想。（扭矩测试比较成熟的检测手段为应变电测技术。它具有精度高，频响快，可靠性好，寿命长等优点。

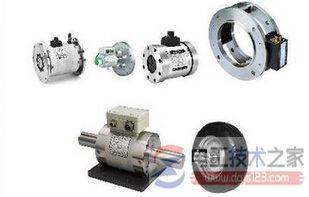

各类传感器如下图：
二、扭矩传感器的工作过程
将专用的测扭应变片用应变胶粘贴在被测弹性轴上并组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
向传感器提供 ± 15V电源，激磁电路中的晶体振荡器产生400Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到 ± 5 V的直流电源，该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生 ± 4.5V的精密直流电源，该电源既作为电桥电源，又作为放大器及V/F转换器的工作电源。
当弹性轴受扭时，应变桥检测得到的mV级的应变信号通过仪表放大器AD620放大成1.5v ± 1v的强信号，再通过V/F转换器LM131变换成频率信号，通过信号环形变压器T2从旋转的初级线圈传递至静止次级线圈，再经过传感器外壳上的信号处理电路滤波、整形即可得到与弹性轴承受的扭矩成正比的频率信号，该信号为TTL电平,既可提供给专用二次仪表或频率计显示也可直接送计算机处理。
传感器输出的频率信号在零点时为 10kHz.正向旋转满量程时为15KHz.反向旋转满量程时为5KHz。即满量程变量为5000个数/每秒。转速测量采用光电齿轮或者磁电齿轮的测量方法，轴每旋转一周可产生60个脉冲，高速或中速采样时可以用测频的方法，低速采样时可以用测周期的方法。本传感器精度可达 ± 0.2%～ ± 0.5%（F ? S）。由于传感器输出为频率信号，所以无需AD转换即可直接送至计算机进行数据处理。
扩展：扭矩传感器的特点
1、信号输出可任意选择波形─方波或脉冲波，检测精度高、稳定性好、抗干扰性强。
2、不需反复调零即可；连续测量正反扭矩。即可测量静止扭矩，也可测量动态扭矩。
3、体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供 +15V，-15V（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装。
