怎么判断四脚光电耦合器的引脚
在判断光电耦合器（简称光耦）的引脚时，一般是利用光耦封装表面上的点来确定，点对着的那个脚是1脚，就是发光二极管的正极，同边上另一脚为2脚，此为发光二极管的负极，把光耦有型号标志一面向上，逆时针数分别是1、2、3、4。点对的另一边上的脚是4脚，是光敏三极管的C极，(光敏三极管为PnP型的，4脚是E极，一般线路里很少用到)剩下一脚为3脚，也就是光敏三极管的E极。

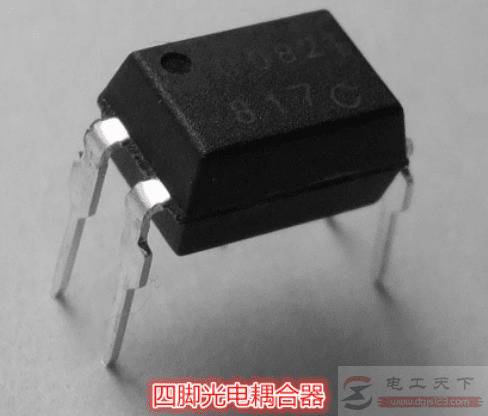

图1：光电耦合器
然后，就是用万用表来判断，从光耦的电路符号可以看出，光耦的内部，其实是由一只发光二极管和一只光敏三极管组成。

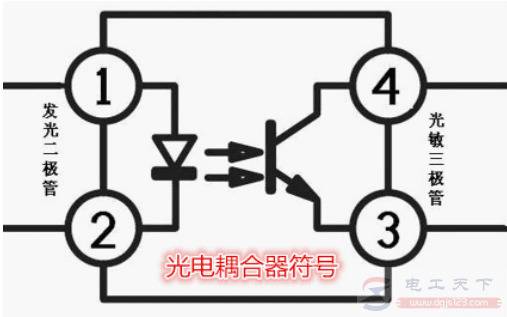

图2：光电耦合器电路符号
那么，利用光耦的特点来对引脚进行判断，用数字万用表的二极管档测量，可以单向导通的一边的引脚是发光二极管的引脚，红表笔接的二极管的正极，黑表笔接的是二极管的负极，为光耦的输入控制端，剩下的一边的两个就是光敏三极管的引脚，为光耦的输出控制端。对着二极管正极的一脚为光敏三极管的C极，最后剩下的是光敏三极管的E极。
