万用表测量交流电压的工作原理图解

万用表测量交流电压的工作原理：

由于万用表的测量装置为直流微安表头，以致测量交流电压时，必须引入整流元件，构成整流系的交流电压表。万用表的交流电压挡，就是多量跟的够流系交流电压表。

万用表的整流电路，可以采用半波整流和全波整流。经整流后的平均电流，就可以应用测直流电压的方法，来测交流电压了。

人们总是习惯以有效值来量度交流电压，因此万用表表盘上的制度也是以有效值来表示的。正弦交流电的有效电流I与均乎电流I之比，称为波形系数以Kf来表示。

对于全波整流Kf=1.11，对于半波整流Kf=2.22。

实际上的万用表交流电压测量电路，多采用半波报流方式。

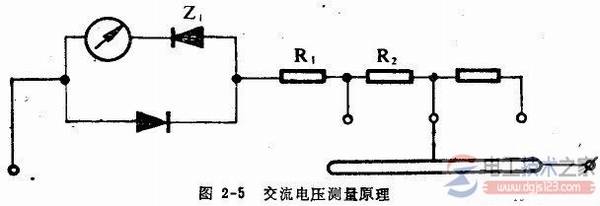

如图2-5所示。

可见，当被测交流电压正半周时，半波整疽电流经过正端于、倍增电阻R3、R2、R1、Z1，流经电流表头至负端子。当被测交流电压负半周时，z1截止，表头无电流流过，整流电流经z2、 R1、R2 R3由正端子流出。万用表中的整流器，一般采用半导体整流器。

交流电压的测量，一般有下述两种方法，一种是测量交、直流电压时，共用一套倍增电阻，并在表盘上各画一条刻度线。

交流电压的测量原理
不过达两条刻皮线上的电压数值相差较远，所以这两条刻度线—k都要标上电压的数值。另外一种则是洲量交、直流电压时，各用一套倍增电阻，这样交、直流电压刻度就可以用同一刻度线。

二、如何用万用表测电压

万用表测电压方法首先要将量程开关对准标有V的五档范围内（测试交流电压要对准交流电压的档位，测试直流电压时要对准直流电压的档位）。

测量电压时，要把电表表笔并接在被测电路上。根据被测电路的大约数值，选择一个合适的量程位置。干电池每节最大值为1．5V，所以可放在5V量程档。这时在面板上表针满刻度读数的500应作5来读数。

即缩小100倍。如果表针指在300刻度处，则读为3V。注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

除了电阻档外，量程开关所有档均按此方法读测量结果。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。

测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。

如果不知遭电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性。

测220V交流电。把量程开关拨到交流500V档。这时满刻度为500V，读数按照刻度1:1来读。将两表笔插入供电插座内，表针所指刻度处即为测得的电压值。测量交流电压时，表笔没有正负之分。

1、直流电压的测量，如电池、随身听电源等。

首先将黑表笔插进“com”孔，红表笔插进“V Ω ”。

把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V－”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。

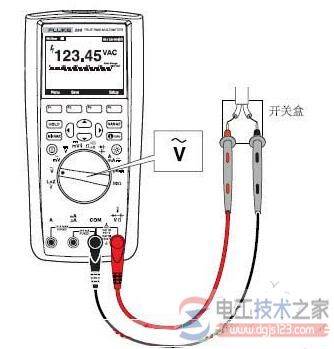

2、交流电压的测量。

表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。交流电压无正负之分，测量方法跟前面相同。无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。

三，怎么用万用表测交流电的电压？

数字万用表测交流电压：将黑表笔接—或地（表笔插孔内标示有），红笔接AC（或V字母下加一~）孔；档位指到AC~栏的750（有的是1000）（假如是测市电220V）量程。然后两笔分别接触电源插座的两孔，读数即为交流电压值。

指针表测交流电压：黑表笔接负或地，红笔接+，档位拨到AC~500V，同数字万用表插入两笔测，指针所指数字需对应右边的最大量程而读：即选的是500V档，则读数时要看读盘右边最大数标记为50的那排，如果指针指到的是20，那么读数为200V。

数字万用表测直流电压：同测交流，只是红笔接+孔，红笔也接触电源+极，档位在DC（或V字母下有一短横线的）档，量程视具体情况而定，从大到小。比如测一只5号电池，那么选2V量程。若极性测反了，则读数前会有一-负极显示。

指针万用表测直流电压：同数字万用表测法，读数同上述测交流电压；当不能确定直流电压的正负极时，可先将其当成交流电来测，但并不关心读数，只是将表笔对调极性测，看两次测量中哪一次指针要偏转，那么这次表笔所接触的即为正确正负极性。然后再将档位拨到直流电压的合适量程再测读数。

数字万用表由于具有测量精确、取值方便、功能齐全等优点，因此深受无线电爱好者的欢迎、最普通的数字方用表一般具有电阻测量、通断声响检测、二极管正向导通电压测量。交流直流电压电流测量、三极管放大倍数及性能测量等。有些数字万用表则增加了电容容量测量、频率测量、温度测量、数据记忆及语音报数等功能，给实际检测工作带来很大的方便。但是，数字方用表由于使用不当，在实际检测时易造成表内元件损坏，产生故障。

本人根据造成数字万用表损坏的实际情况，总结出数字方用表在使用中的注意事项，供初学初用者参考，以尽量防止数字万用表的损坏。

数字万用表损坏在大多数情况下是因测量档位错误造成，如在测量交流市电时，测量档位选择置于电阻挡，这种情况下表笔一旦接触市电，瞬间即可造成万用表内部元件损坏。因此，在使用万用表测量前一定要先检查测量档位是否正确。在使用完毕，将测量选择置于交流750V或者直流1000V处，这样在下次测量时无论误测什么参数，都不会引起数字万用表损坏．

有些数字万用表损坏是由于测量的电压电流超过量程范围所造成的．

如在交流20V档位测量市电，很易引起数字万用表交流放大电路损坏，使万用表失去交流测量功能。在测量直流电压时，所测电压超出测量量程，同样易造成表内电路故障。

在测量电流时如果实际电流值超过量程，一般仅引起万用表内的保险丝烧断，不会造成其它损坏。所以在测量电压参数时，如果不知道所测电压的大致范围，应先把测量档置于最高档，通过测量其值后再换档测量，以得到比较精确的数值。

如果所要测量的电压数值远超出万用表所能测量的最大量程，应另配高阻测量表笔。如检测黑白彩电的第二阳极高压及聚焦高压。

多数数字万用表的直流电压上限量程为1000V，因此测量直流电压时，最高电压值在1000V以下，一般不会损坏万用表。

如果超出1000V，则很有可能造成万用表损坏。但是，不同的数字万用表的可测量电压上限值可能有所不同。如果测量的电压超出量程，可采取电阻降压的方法加以测量。

另外，在测量40O～1000V的直流高电压时，表笔与测量处一定要接触好，不能有任何抖动，否则，除了可能会造成万用表损坏而使测量不准确外，严重时还可使万用表无任何显示．

在测量电阻时，应注意一定不要带电测量。

四、万用表的交流电测量原理

万用表是交流电的波形送到集成运算放大器中进行放大，采样让后进行A/D转换，最后运算送到显示屏上的；是通过内阻降限流之后采集的交流波形；

交流当不经过整流，如果整流的话就不准确了；电阻的功率要看你的内阻而定，如果内阻大功率就可以小一点，如果内阻小功率就适当大点，公式：I=U/R U=ir R=U/I P=W/T P=ui。
