电压表怎么测量串联电路中电压规律


有关电压表测量串联电路中电压规律的方法,利用干电池、电压表、小灯泡、导线设计实验研究串联电路的电压关系,电压表测量电压的注意事项等。

电压表测量串联电路中电压规律

一、串联电路的电压关系

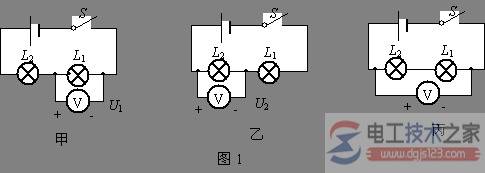

利用干电池、电压表、小灯泡、导线设计实验研究串联电路的电压关系,电路图如下所示:

电压表怎么测量串联电路中电压规律

二、注意事项

1、注意连线的先后次序;

2、接线的技能,把松散的多股线用手指搓成一条,把线的端头沿顺时针方向绕在接线柱的螺丝上等;

3、读数要客观,当测出串联电路的总电压和各部分电压之和不严格相等时,要实事求是,在误差允许范围内这是正常的;

4、连线完毕,按接线的思路检查一遍电路,再闭合开关;

5、对没有把握的电路,用试触的办法,试探接通电路;

6、合理换用量程,7、正确选用“+”、“-”接线柱;

7、实验结束后,整理好实验器材使其恢复原状。

三、总结

在串联电路中,电路的总电压等于各个用电器两端电压之和U= U1+U2,见下图:
