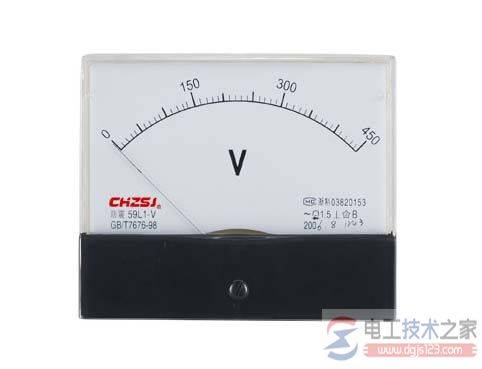

安装式电压表的接线方式与注意事项
测量电路电压的仪表叫做电压表,也称为伏特表,电压值一般以伏(V)单位,电有的以千伏(kV)或者毫伏(mV)为单位。
一、交流电压表的接线
电压表可分为交流和直流两大类,无论是交流电压表还是直流电压表,它均与被测电路并联,为了不影响电路本身的工作状态,电压表一般内阻很大,测量的电压越高,内阻越大。通常测量较高电压的电压表里都串联着一只电阻,以减小电压表所通过的电流。有些老式交流电压表的表盘上注有“外附电阻”的字样,外附电阻是电压表的附件,必须接上,否则会烧毁电压表。
在电压较高的电气设备中不能用普通电压表直接测量时,可经电压互感器降压后再接入电压表。高压应用中,电压互感器一次绕组接到电压较高的线路上,二次绕组接在电压表两个接线柱上,电压互感器大都采用标准的电压比值,如3000V/100V、 6000V/100V、10000V/100V等。这样,尽管电气设备上的电压很高,但接入电压表上的电压只有100V。而使用中也应注意安全。
二、直流电压表的接线
直流电压表的接线与交流电压表基本相同,只是电压表上的正负极须与电路上的正负极连接一致。一般电压表用来测量电气设备线路中的电压时可将电压表直接接入电路。接线时应注意电压表上正、负极与线路中的电压正、负极相对应。如果电压表测量机构的内阻R不够大,测量电压又较高时,就需增加串联电阻R。来降低仪表机构的电压,这个电路中的电阻也称为倍压器。
三、安装式电流表接线的注意事项
1、电压表的安装地点应清洁、干燥、无振动、无高温,且附近不存在强磁场,如电动机、变压器等。电压表安装应牢固,不应松动或倾斜,安装位置应高低适当,便于读数。
2、电压表在安装和拆卸之前,应先切断电源。仪表在运输、装卸中严禁冲击和碰撞。
3、电压表接入电路以前,应先估计电路中被测电流的大小,判断是否在电压表最大量程以内,电压表的最大量程以被测量数据的1.5-2倍为宜。若被测参数为直流,还应预先判定极性,以免烧坏电压表。
4、外配电压互感器必须与仪表标定的电压比相符,准确度等级相匹配。
5、为了使电压表有较高的测量准确度,在电压表的标度盘上用一黑点来区别标度盘的工作部分和非有效工作部分。通常,黑点以上(在标度盘的20% - 1000%范围内)为工作部分,黑点以下(标度盘的20%以下)为非有效工作部分。如果电压表测量的示值在黑点以下,应按要求调换合适的电压表或互感器,以保证测量的准确性。
6、毫伏表一般都是磁电式仪表,其线圈、轴和指针都非常脆弱。因此,毫伏表使用后,应将电压表的两个接线柱短接,这样可以防止电压表损坏。
7、电压表的指针须经常注意做零位调整。若指针不在零位上,可旋动电表上的零位校正螺钉,使指针指在零点位置。
