一文看懂摇表(绝缘电阻表)的使用方法


有关绝缘电阻表(摇表)的知识,摇表应该怎么用,在使用摇表进行电阻测量时,需要注意哪些问题,这里整理了摇表(绝缘电阻表)的使用方法,供大家参考。

摇表的用法

1、校表

在用摇表进行测量前,将摇表进行一次开路和短路试验,检查摇表是否良好。

然后,将两连接线开路,摇动手柄,指针应指在“∞”处,然后把两连接线短接一下,指针应指在“0”处,符合上述条件者为良好,否则不能使用。

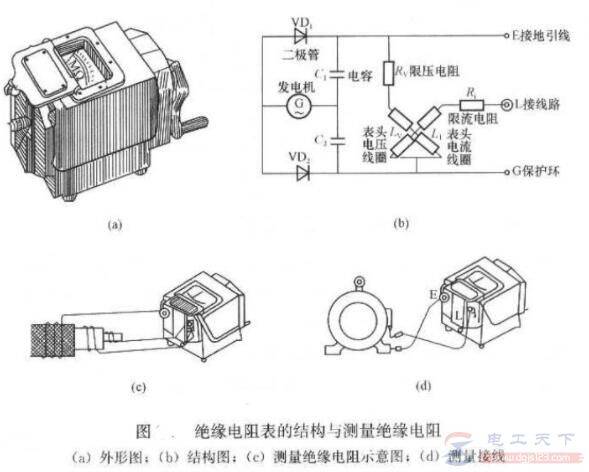

一文看懂摇表(绝缘电阻表)的使用方法

2、线路断开与放电

将被测设备与线路断开,如果是大电容设备,还需要进行放电。

3、根据电压等级选摇用

根据待测量设备的电压大小,选用电压等级符合的摇表。

4、测量及读数

在测量绝缘电阻时,一般只用“L”和“E”端,但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时,则需要使用“G”端,并将“G”端接屏蔽层或外壳。

线路接好后,可按顺时针方向转动摇把,摇动的速度由慢而快,当转速达到每分钟120转左右时(ZC-25型),保持匀速转动,1分钟后读数,并且要边摇边读数,不能停下来读数。

5、拆线放电

读数完毕,一边慢摇,一边拆线,将被测设备放电。

放电方法:将测量时使用的地线从摇表上取下来与被测设备短接一下即可(不是摇表放电)。
