有关电桥的知识，电桥有多种类型，有直流电桥和交流电桥之分，常规直流电桥与数字式直流电桥的工作原理有所不同，下面结构具体的工作原理图，一起来了解下。
一、直流电阻电桥的工作原理
直流电阻电桥，又称单臂电桥或惠斯顿电桥，采用典型二端式直流电桥原理，基本原理如图1。
图1：直流电阻电桥原理图
由图中可知，直流电阻电桥由比例臂R、比较臂RA、测量盘RB、内附检流计A及电源E等部分组成。
测量盘共有四组，每组以六个电阻器及开关组合成多个电阻示值，比例臂则采用差值式，按钮“B”和“G”分别用于控制桥路电源和指零仪的输入端，各按钮按下后旋转90°可以锁住，再旋转90°可以复位。此外，电桥还有指零仪及电源内接、外接转换开关。
直流电桥检流计采用张丝式及电子放大指零仪两种形式，以电子放大指零仪的居多，该类电桥只设置机械调零而无电气调零，且有自动切断电源等功能。
电子放大指零仪的使用与张丝式检流计一样简便，但灵敏度更高，可靠性更好，抗过载能力更强。
二、数字式直流电桥的工作原理
QJ83A数字直流电桥工作原理如图2：

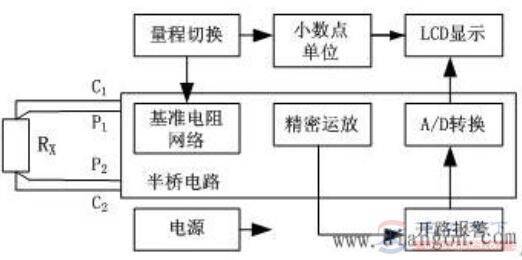

图2：QJ83A数字直流电桥工作原理框图
被测电阻以四线制接入电桥，经基准电阻、精密运放和A／D转换器构成的半桥电路完成R／V变换，LCD显示器显示测试数据。量程切换电路在改变量程网络电阻同时，完成小数点和单位切换。
