欧姆表与多用电表的小知识


一、欧姆表

1、欧姆表:测量电阻的电表,称为欧姆表。

2、原理:根据欧姆定律制成的电表,由小量程的电流表(表头)改装而成。

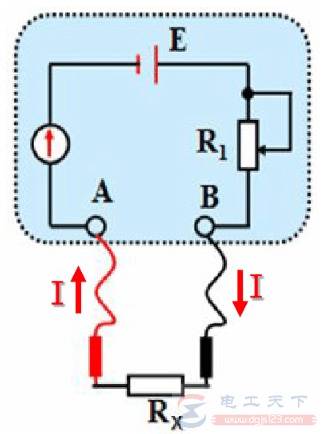

3、内部结构:由电源、滑动变阻器、小量程电流表(表头)组成,如图:

欧姆表与多用电表的小知识

(多用电表的内部结构,Rx为待测电阻。)

二、欧姆表的工作原理

以上是欧姆表的内部结构,内部由电源、滑动变阻器、小量程电流表(表头)组成,外部由红表笔和黑表笔组成,红表笔在电源的负极一端,黑表笔在电源的正极一端。在测量电阻时,将红黑表笔放在电阻两端即可。

由欧姆定律可知,待测电阻Rx与流过表头电流Ix的关系:

欧姆表与多用电表的小知识

(R1表示滑动变阻器的阻值,Rg表示表头的阻值,r表示电源的内阻)

待测电阻的组值Rx改变,Ix随之改变,表头的偏转角度也会随之改变。如果在表头的刻度盘上标出与电流Ix对应的电阻值Rx,就能直接在电表中读出Rx的值。

由以上公式可知,Rx越小,Ix就越大,电流越大,表头指针偏转越大;反之如果Rx越大,Ix就越小,电流越小,表头指针偏转越小,所以欧姆表的刻度在左边表示无穷大,右边表示电阻为零。

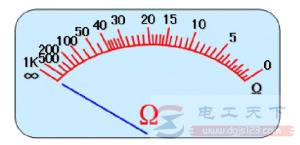

如下图:

欧姆表与多用电表的小知识

(欧姆表的刻度,左边无穷大,右边为零)

三、欧姆表的特点

1、刻度左边无穷大(表示两表笔断开),右边为零(表示两表笔短接)。

2、刻度不均匀,左密右疏。

3、当指针指到刻度中央时,待测电阻阻值恰好等于欧姆表内阻。(中值电阻)

4、表笔的电流方向:不管是测电压、电流、电阻,电流总是从红表笔流进,黑表笔流出。(红进黑出)

欧姆表指针偏转大,说明待测电阻的阻值小,偏转小,说明待测电阻的阻值大。

四、欧姆表的读数

欧姆表有多个量程可供选择,有X10档、X100档、X1000档等,一般叫做选取的倍率为多少,欧姆表读数=刻度盘上的读数X倍率。

为了尽可能让待测电阻阻值测量准确,应选取适当的倍率,让欧姆表的指针在中间刻度附近。

欧姆表与多用电表的小知识

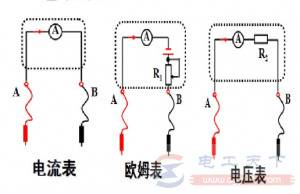

(电流表、电压表、欧姆表的内部结构)

如果将这三种电表合成一个电表,让这个电表集电流表、电压表、欧姆表功能于一体,就会更方便了,下面就来学习下多用电表的相关知识。

五、多用电表

1、多用电表:可测量电压、电流、电阻的电表。

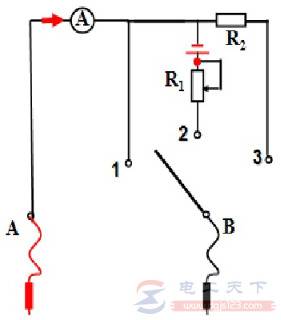

2、内部结构:由电源、滑动变阻器、小量程电流表(表头),定值电阻组成,如下图:

欧姆表与多用电表的小知识

(多用电表内部结构)

如上图,档开关打到1是,多用电表为电流表,打到2时,多用电表为欧姆表,打到3时,多用电表为电压表。

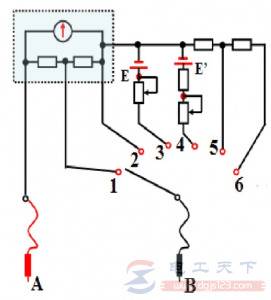

多用电表一般有几个量程,内部结构如下:

欧姆表与多用电表的小知识

(多量程的多用电表)

1、开关打到1、2时,为电流表,1的量程大。

2、开关打到3、4时为欧姆表。

3、打到5、6时为电压表,6的量程大。
