如何用钳形电流表测量交流电流,初次接触钳形电流表的朋友可能无从下手,这里电工小编总结下钳形电流表测量交流电流的简单方法,供大家学习参考。
钳形电流表测量交流电流

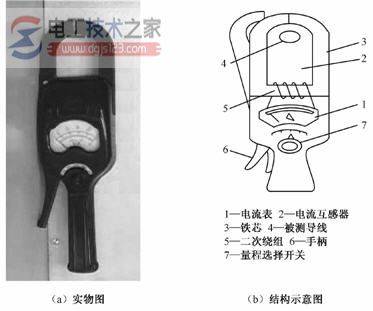

1、钳形电流表的结构
钳形电流表实际是一个交流电流互感器,相当于一次圈数只有一匝、二次圈数很多匝的变压器,二次负载为上个交流电流表。
2、钳形电流表测量交流电流
当钳形电流表夹入一条相线时,就等于有了一次绕组。此时工作电流就在钳形电流表铁心回路感应出磁通,磁通穿过二次绕组感应出二次电压并在二次负载中形成电流。
这个二次电流的大小和一次电流成正比,这样表头指示的数值就可以间接地反映一次工作回路电流的大小。
因此,它不需要断开电路测量电流。
