钳形电流表测量原理(霍尔传感器)

有关钳形电流表的测量原理，也是就是交直流钳形电流表的测量原理，交流钳形表不能采用电磁感应法，其产生的磁通量与钳头中主要直流和交流电流成比例。

交直流钳形电流表的测量原理

一般情况下霍尔传感器被用于测试直流电流。因为交流钳形表不能采用电磁感应法。

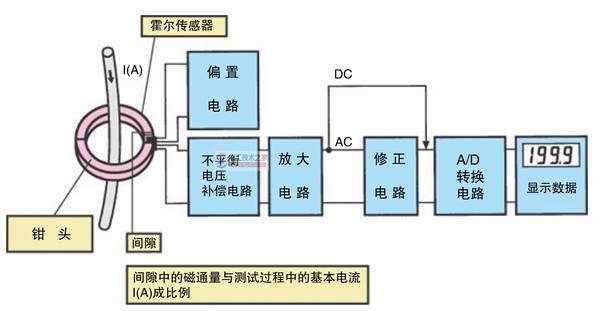

霍尔传感器如图：

其产生的磁通量与钳头中主要直流和交流电流成比例，这是霍尔传感器检测磁通量并做为输出电压将之发散。

霍尔传感器是一种半导体，可对被测物产生的偏置电流生成成比例电压并能在偏置电流应用于输入终端时产生输出终端磁场。
