有关380V动力电表安装与接线方法，在电表箱位置的选择，安全操作要点，以及不同型号380v三相电表的接线图，一般就是三相四线接线图，下面电工天下小编带大家来了解下。

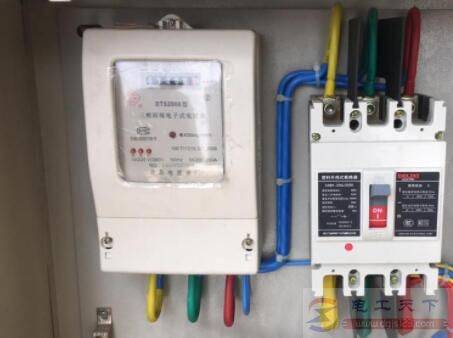

380V动力电表安装方法
共分为五个步骤：
1、选择表箱安装位置。
2、停电，拉开电源电闸。
3、 将电表安装固定。
4、打开表尾盖扳。
5、进火线L1，L2，L3，进表线线头分别插入表尾接线端子孔的①③⑤拧紧压实，电表出火线在电表表尾②④⑥孔内分别拧紧压实，零线N进出线分别接在表尾⑦⑧孔内拧紧压实。
380v三相电表接线图
380V三相电表一般都是三相四线电表，多功能电表型号是DTSD，智能电表型号为DTZ，简单有功表型号为DTS，所以380v三相电表接线图就是三相四线接线图。

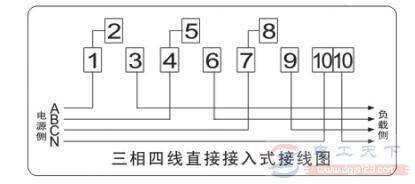

第一种：380v三相电表接线图（直入式）
1、3接线柱；4、6接线柱；7、9接线柱分别为A、B、C三相电流线圈，1、4、7接线柱接电源侧A、B、C。3、6、9接线柱接负载。2、5、8接线柱为电压线圈。10、11接线柱接零线N。

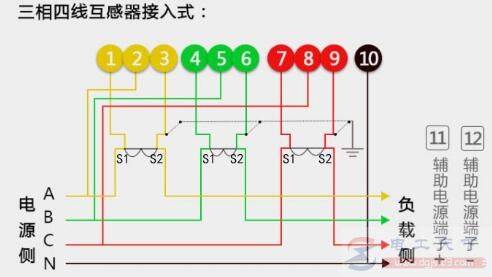

第二种：380v三相电表接线图（互感式）
翻过接线端子盖，即可看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端；
3、6、9接电流互感器二次侧S2端，即电流出线端；
2、5、8分别接三相电源；10、11是接零端。
为了用电安全，需要将电流互感器S2端连接后接地。注意，各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组。
电线接线的具体操作方法：
A黄线，电压线接入2号口，电流线经过第1个电流互感器S1接入1号口输入，S2接入3号口输出；
B绿线，电压线接入5号口，电流线经过第2个电流互感器S1接入4号口输入，S2接入6号口输出；
C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出；
N黑线一般代表零线，直接接入10号口。
以上介绍了380V动力电表的安装步骤，以及380v三相电表接线图，希望对大家有所帮助。
