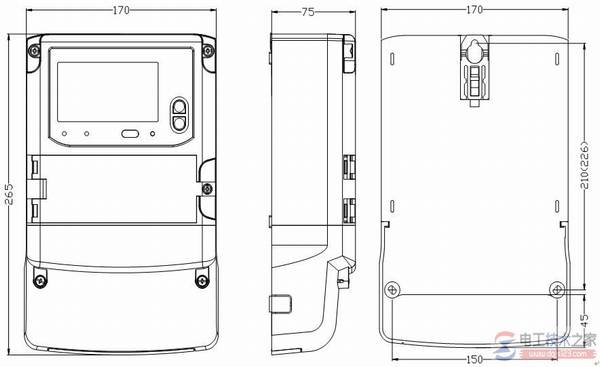

有关智能电表功能端子的接线图，智能电表功能端子安装尺寸图，智能电表功能端子接线图说明，注意电表编程、停电抄表电池、电表检验等。
智能电表功能端子的接线图
见下图：

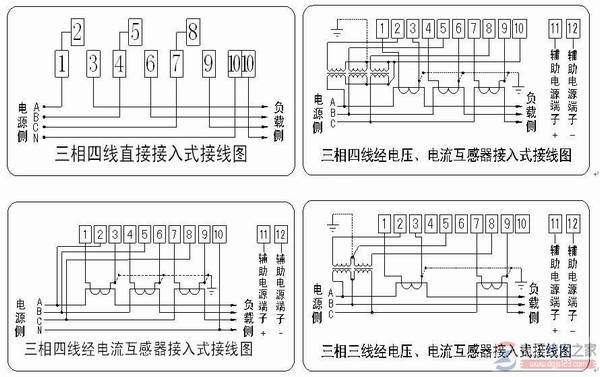

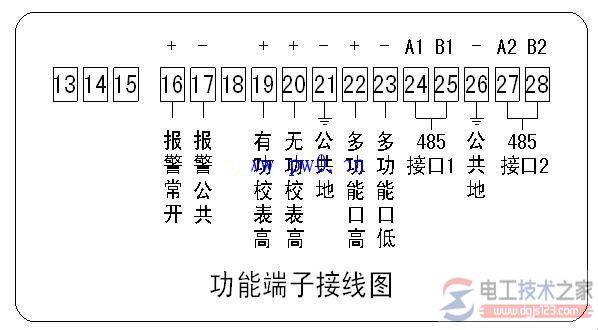

工业用电峰平谷三相电表、分时段计量电能表、错峰电度表端子接线图
注1：对于三相四线接线方式，10号端子为电压零线端子；对于三相三线方式，10号端子为备用端子。
注2：当电能表供电方式为“线路供电”时，11、12辅助接线端子悬空；当电能表供电方式为“线路和辅助电源（AD/DC自适应）供电”时，11、12辅助接线端子接辅助电源。
使用说明：
1、电表编程
电表在出厂前已进行了数据清零、对时、参数设置等工作，但用户在安装前可能仍要进行这些工作，以上工作可通过红外通信口、RS485通信口来进行。编程操作除有严格密码保护外，还有硬件开关保护。编程前，编程开关应处于有效状态，液晶上会有编程开关符号显示提示。
2、停电抄表电池
a)为节省停电抄表电池电量，延长使用寿命，建议电表挂网前（如保存在库房等）取下外接停电抄表电池。
b)当停电抄表电池电量不足时，电表停电抄表和全失压检测功能会受影响，此时应及时更换电池。要求停电抄表电池仅选用我公司认可的电池，最好是向我公司联系购买，以确保电能表的性能发挥最优。
3、电表检验
本表配有用于检表的脉冲输出指示灯和光耦隔离的脉冲输出接口，检表时输出的脉冲数与功率、功率因数及脉冲常数有关。
b)如用脉冲输出接口进行电能表检验，当检各种有功电量误差时，将检表台的脉冲输入线的正端接电表“有功校表高”，负端接电表“公共地”(21号端子)；当检各种无功电量误差时，将检表台的脉冲输入线的正端接电表“无功校表端搞”，负端接电表“公共地”(21号端子)。
