有关家用单相电表的接线方法，一般在电表的说明书上，都会有标有电表的接线图，家用单相电表怎么接线，一般按照图示对电表接线就可以，有需要的朋友参考下。
家用单相电表的接线方式
在电表的说明书中，三线的分火线、零线与地线，四线的多出一条线，用来接电容。

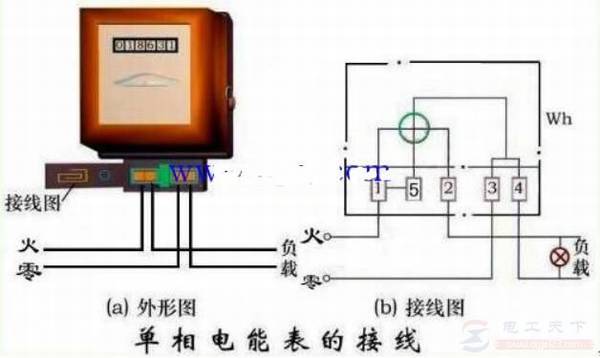

单相电表的正常接线：火线从1端子进2端子出，零线接在3、4端子。
如下图：

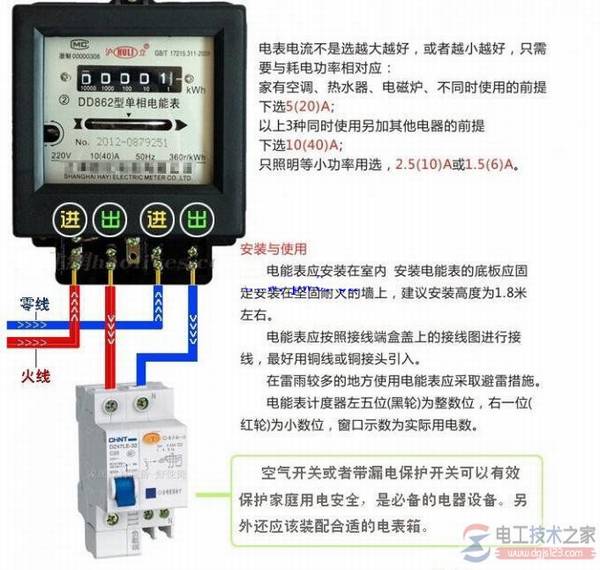

1、一般国产单相电能表，不管是哪一种型号的电表，一般接线方式为：1，3进线；2，4出线。
2、单相智能电能表的接线：打开接线盒盖，看到四个体积较大的接线端子（其他如集抄接口、脉冲输出、通讯接口等接线端子体积较小）；从左至右按1，2，3，4编号，按上述方法连接。
单相电表的进出线怎么接线：

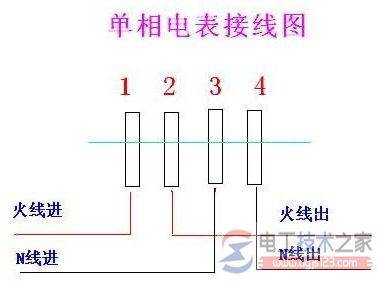

电表进线口共有4个线口，面向电表，从左边数第一根线和第3根是从电杆处的线，入线，第2根和第4根是经电表输岀线，所谓1，3，进，2，4岀，一般折开电表接线处盖，上面总标有1234四个数字，只要记住1，3，进，2，4岀即可。
以上就是家用单相电表的接线方式，希望对大家有所帮助。
